SCX20

Compas électroniques et compas satellitaires Ref : IMD031520AA

Stabilité sans précédent avec le compas satellitaire NMEA2000 à 4 antennes

PRIX : 1 290,00 € TTC


Descriptif

Conception à quatre antennes pour une précision extrême

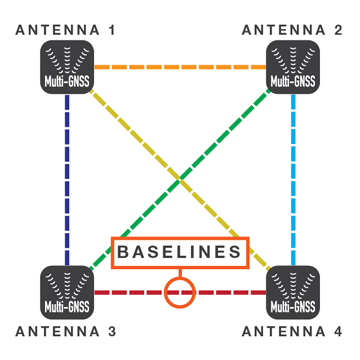

Utilisant quatre antennes GNSS distinctes pour une excellente réactivité, le SCX20 établit un nouveau standard en matière de fiabilité et de précision pour tous vos appareils électroniques marins. Traditionnellement, un compas satellitaire calcule le cap en utilisant une ligne de base entre deux antennes; les quatre antennes SCX20 peuvent calculer les informations de cap à l'aide de l'une des six lignes de base tracées entre les 4 antennes. La conception sans précédent de ses 4 antennes, rend le SCX20 capable de calculer des informations extrêmement précises de cap, de tangage, de roulis et de hauteur de houle. C'est la solution de cap parfaite pour les installations de navires complexes où la vue des satellites peut parfois être obstruée.

Relayer les données critiques

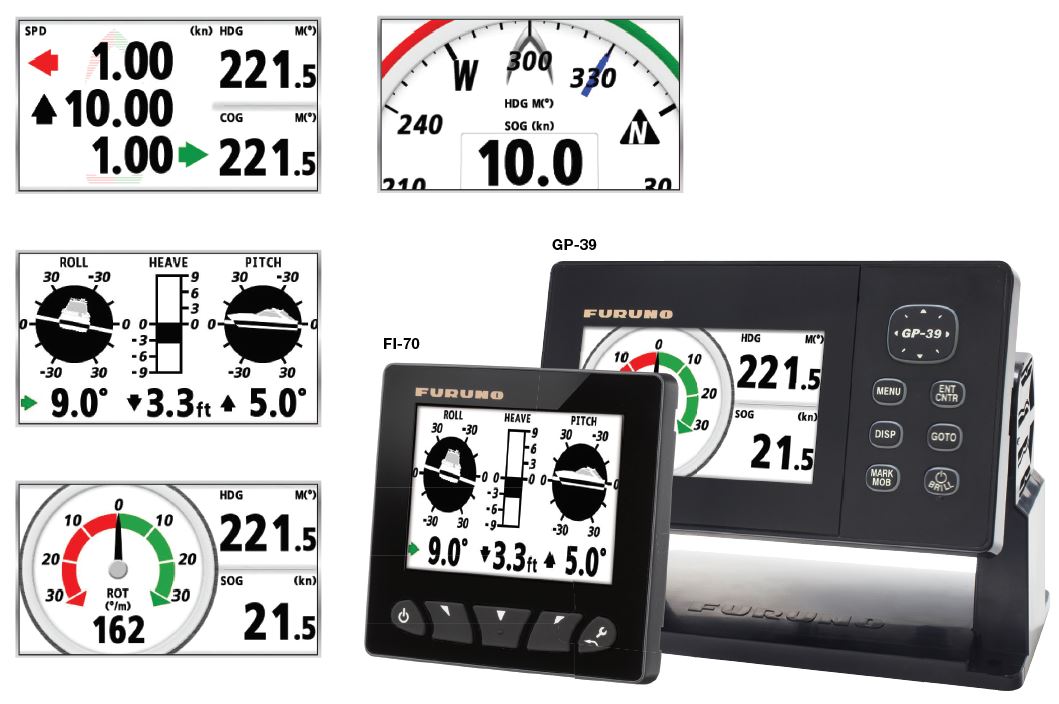

Affichez les informations critiques sur plusieurs produits, notamment les MFD NavNet TZtouch, NAVpilot300, FI70!

• Vitesse sur 3 axes
• Pitch, Roll, Heave
• Taux de giration (RoT)
• Cap (HDG)

Précision supérieure pour tous vos capteurs

Le SCX20 améliore les performances des équipements embarqués tels que les radars, les sondeurs, les sonars et les pilotes automatiques. Des informations précises de cap permettent à votre NAVpilot de garder un meilleur cap, d'économiser du temps, du carburant et de l'argent à chaque voyage. Pendant ce temps, des informations précises de tangage, de roulis et de houle stabilisent l'affichage de nombreux sondeurs permettant un affichage des echos précis même dans les mers les plus agitées.

TEMOIGNAGE

LE SCX-20 EST DEVENU POUR MOI UN EQUIPEMENT INDISPENSABLE POUR LA PRECISION DE MES RELEVES BATHYMETRIQUES ET L’ANALYSE DES FONDS


L’énorme atout du SCX-20 est, lorsque l’on attache beaucoup d’importance à cartographier ses zones de pêche avec le logiciel TIMEZERO, on recherche un maximum de précisions quelles que soient les conditions météorologiques.

Sans compas satellitaire, j’ai souvent observé des variations de profondeur qui faussaient le relief du fond et les résultats du PBG réalisé avec le logiciel TZ Professional et les sondeurs DDF1-UHD et / ou DDF3D.

Le rôle premier du SCX-20 de Furuno a été donc de compenser la hauteur des vagues et du roulis et de toujours indiquer les mêmes valeurs de profondeur et surtout des informations ultra précises !

L’autre avantage SCX-20 concerne directement la qualité de l’écran du sondeur. Toujours dans des conditions de mer agitée et sans compas satellitaire, le fond sur l’écran du sondeur s’affiche avec de légères hachures. Avec le SCX-20 et quelles que soient les conditions de navigation, le fond affiché est lisse et précis.


Plus produit

  • Conception à quatre antennes pour une précision extrême
  • Précision supérieure pour tous vos capteurs
  • Relayer les données critiques
  • Parfait pour les installations NavNet TZtouch MFD, NAVpilot-300 et WASSP
  • Fournit des données précises sur le temps, la position, le cap, COG / SOG, ROT, Roll / Pitch / Heave 3 axes, la température et la pression de l'air
  • Précision de cap sans précédent pour les radars, les sonars et la navigation
  • Utilise quatre antennes Multi GNSS (GPS, QZSS, GLONASS, Galileo)
  • Précision de cap de 1,0 degré, précision de vitesse de 0,02 nœud
  • Antenne légère - seulement 1,0 kg!


Caractéristiques

La fréquence :
• 1575,42 MHz (GPS / Galileo / QZSS / SBAS)
• 1602,5625 MHz (GLONASS)

Tracking code : C / A (GPS / QZSS / SBAS), E1B (Galileo), L1OF (GLONASS)
Précision de cap : cap / roulis / tangage : 1,0 ° efficace (statique) 0,5 ° efficace (dynamique)
Suivi : 45 ° / sec
Temps de stabilisation : 60 secondes environ.
Précision de position :
• GPS : 5m environ. (2 drms, HDOP <4)
• MSAS : 4m environ. (2 drms, HDOP <4)
• WAAS : 3m environ. (2 drms, HDOP <4)


Interface :1 port NMEA2000
Température : 25 ° C à + 55 ° C (stockage : -30 ° C à 70 ° C)
Etanchéité : IP56
Alimentation : 12 VDC ; 0,2-0,1 A


Contenu

1 X Antennes
1 X câble FRU-NMEA-PMMFF (6 m)
1 X montage sur pont ou sur mât

Caractéristiques techniques

Alimentation : 12/24 V
GPS intégré : 4 antennas
Marque : FURUNO
NMEA2000 : 1
Type : Satellite Compass


Vidéos

Furuno SCX20 & SCX21 Satellite Compass

Pièces et accessoires

00111191010 NO.13-QA330 RIGHT ANGLE MOUNTING BASE 22S0286 NC
00155620000 CP20-04603 Kit montage sur mâtereau (en option pour le SCX20 et en standard sur le SCX21) 223,15 € TTC
00150705000 FRU-MM1MF1MF1001 T. de connexion Mâle/Femelle/Femelle (Micro5) 97,46 € TTC
00155556000 FRU-CF-F15M CABLE ASSEMBLY 20S105090 150,83 € TTC
00155557000 FRU-CF-F30M CABLE ASSEMBLY 20S105090 252,25 € TTC
00150706000 FRU-MF000000001 Terminaison Femelle (Micro5) 52,92 € TTC
00150707000 TERMINATORE MICRO NMEA2000 M TERMINATION RESISTOR MASCHIO FRU-MM1000000001 52,92 € TTC
00155617000 KIT MONTAGGIO SU TETTO SCX-20 CP20-04602 ROOF MOUNT KIT OVERHEAD 195,80 € TTC
00155624000 KIT MONTAGG SU ALBERO SCX20/21 CP20-04605 MAST MOUNTING KIT SCX-20/21 356,54 € TTC
00153307000 FRU-NMEA-PMMFF-020 Cordon NMEA2000 Micro5C droite 5 plots M/F - 2m NC
00153306000 FRU-NMEA-PMMFF-010 Cordon NMEA2000 Micro5C droite 5 plots M/F - 1m NC
00155632000 OP20-53 SNOW COVER KIT 733,93 € TTC
00155626000 OP20-52 HOSE CLAMP(LARGE) 91,73 € TTC
00155628000 OP20-54 BIRD-REPELLENT FIXTURE 46,31 € TTC
00153308000 FRU-NMEA-PMMFF-060 Cordon NMEA2000 Micro5C droite 5 plots M/F - 6m NC
00003676100 SCX-20-R SATELLITE COMPASS NMEA2000 NC
00157630000 ANTENNA CASE ASSEMBLY SCX-20/21 ANT CASE 119,08 € TTC
00157629000 ANTENNA ASSEMBLY SCX-20/21 ANTENNA 117,53 € TTC
00157588000 PRINTED CIRCUIT BOARD 20P8235A(LF) MAIN SCX-20 731,62 € TTC
