CH37BB

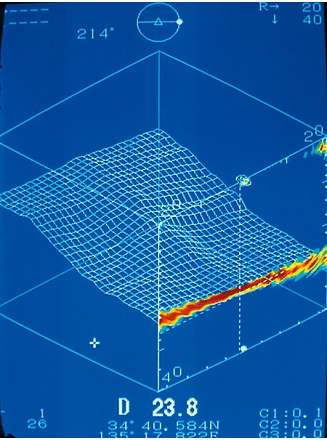

Perspective Fore-After

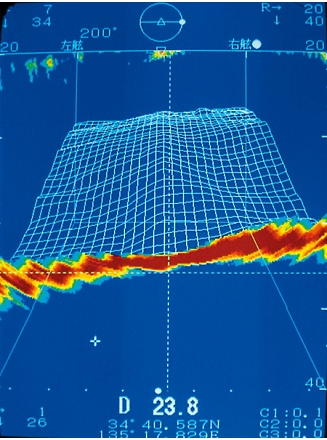

Perspective Oblique
Zoom

CH37BB

Sonars pour la pêche Ref : IMD02197017

SONAR BB BALAYAGE/162 KHZ/24VCC *SANS CABLE NI MS100

PRIX : NC

Plus produit

Le sonar CH37BB :

  • Combiner les modes 360° et scan vertical simultanément à l'écran pour évaluer la répartition du banc de poissons en horizontal et en vertical ; ce mode est à la fois prisé des chalutiers et des sardiniers en approche des mattes de poissons.
  • Le mode zoom met en évidence une cible verrouillée ;
  • Historique des fonds en 3D ;
  • Représentation en 16 ou 8 couleurs sur écran haute résolution ;
  • Informations de position, cap, vitesse, course, courants…
  • Touches utilisateurs : accès direct aux principales pages d'exploitation pour un usage personnalisé et intuitif.
  • MS100 : Stabilisation électronique de l'image jusqu’à 20° de roulis- tangage.
  • Sortie vidéo pour un poste déporté en passerelle.

Contenu

1 X Processeur CH-371
1 X Emetteur/Récepteur CH-341
1 X Pièce de coque / CH-342
1 X Matériel d’installation et pièces de rechange

Caractéristiques techniques

Alimentation : 24 V
Fréquence : 162 kHz
Résolution : 1024 x 768 Pixels
RGB OUTPUT : 1

Pièces et accessoires

00142815000 SHJ-0001-2*1.8M* RETRACTION TANK ROHS 2 868,13 € TTC
00015969110 MJ-A6SPF0011-100C CABLE EQUIPE DATA 4PF<->6PF PLASTIC 10M - Remplacé par 00159611000 121,68 € TTC
00015969010 MJ-A6SPF0011-050C - Remplacé par 00159610000 120,40 € TTC
00015405410 MJ-A6SPF0003-050C Cordon Data (6PF<->Nu) - 5m (existe aussi en 10m, nous consulter) 45,00 € TTC
00015405310 MJ-A6SPF0012-050C CABLE EQUIPE 6PF<>6PF 5M GP7000<>NAVNETVX2 64,80 € TTC
00015403710 MJ-A6SPF0012-100C CABLE EQUIPE DATA 6PF<->6PF PLASTIC 10M - Remplacé par 00159607000 115,44 € TTC
00015403610 MJ-A6SPF0009-100C 109,20 € TTC
00003044300 Alimentation RU3423 - 220Vca --> 24Vcc - 7A pour radar MODEL_FR_FAR 1 099,00 € TTC
00003043900 RU-1746B2 ALIMENTATION AC/DC 220VAC --> 24VCC 13 AMP NC
00001928100 CH-343-E COMMANDE DEPORTEE AVEC SUPPORT CH37 NC
MS-100 MS-100 CAPTEUR DE MOUVEMENT NC
MU CH37BB MU CH37BB Manuel d'utilisation Francais NC
00159610000 MJ-A6SPF0011-050C CABLE ASSEMBLY 03S9202-2 NC
00013615600 SC-05WR HAUT PARLEUR 4 OHM - Remplacé par 00146620000 NC
00003782000 Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM NC
66100001200 SHJ-0001-2 *1.8M* RETRACTION TANK - Remplacé par 00142815000 NC
60071573000 06-007-1573*FRP RETRACTION TANK 1.8M FRP - Remplacé par 00142826000 NC
60071570200 06-007-1570-2 RETRACTION TANK 1M STEEL - Remplacé par 00142812000 NC
00159611000 MJ-A6SPF0011-100C CABLE ASSEMBLY 03S9202-2 NC
00159607000 MJ-A6SPF0012-100C CABLE ASSEMBLY 64S4071-2 NC
00001025300 BS-704 CLINOMETER NC
00134329000 CA-151S-ASSY HAUT-PARLEUR 505,66 € TTC
00142826000 06-007-1573-0 ROHS RETRACTION TANK FRP 1 CH600 3 473,93 € TTC
00142812000 06-007-1570-2 ROHS RETRACTION TANK 1M STEEL NC
00124034000 COSPEVVSBC 5PX0.2LF 5 PAIR CABLE *20M* 13S8104-1 NC
00124033000 COSPEVVSBC 5PX0.2LF 5 PAIR CABLE *15M* 13S8104-1 NC
00124032000 COSPEVVSBC 5PX0.2LF 5 PAIR CABLE *10M* 13S8104-1 NC
00124031000 COSPEVVSBC 5PX0.2LF 5 PAIR CABLE *5M* 13S8104-1 NC
00111000010 CABLE EQUIPE 30M (CH37LB) - Remplacé par 00159084000 836,27 € TTC
00111001010 81-545-0089-003*50M* CABLE ASSEMBLY 06S4076 1 267,44 € TTC
00110999010 81-545-0089-001*15M* CABLE ASSEMBLY 06S4076 - Remplacé par 00159083000 575,11 € TTC
00159083000 81-545-0089-001*15M* CABLE ASSEMBLY 06S4076-3 NC
00159084000 81-545-0089-002*30M* CABLE ASSEMBLY 06S4076-3 NC
00159085000 81-545-0089-003*50M* CABLE ASSEMBLY 06S4076-3 NC
00006871600 CH-341-162 TRANSCEIVER CH34-CH36 NC
00002043700 CH-371-E PROCESSEUR 24VDC NC
00656566000 CH-3421-37-162-2 RAISE/LOWER DRIVE UNIT NC
00656559000 CH-3424-22-81 HULL UNIT ASSEMBLY PARTS CH37 NC
00654719000 CH-3422-162-22 SOUNDOME COMPLET CH3422-162KHZ NC
00123723000 SHJ-0006 .ROHS SOUNDOME SHAFT 2.20M NC
00124784000 06S4061-0 *5M* CABLE EQUIPE 5M HULL UNIT <=> TRANSCEIVER NC
MU190V Ecran plat vertical 19'' LCD couleur 12-24vdc NC
006548750XX 06P0211 TILT PLATINE CH34/36/37 NC
100165340XX SOUNDOME COVER CAPOT SOUNDOME CH37 NC
006548760XX 06P0212 TRAIN PLATINE CH34/36/37 NC
006549400XX 06P0142-162KHZ PLATINE CH37 NC
00655003000 CH-3422-60KHZ SONDE EQUIPEE SONDE CH3422-60KHZ (CH37) 2 580,48 € TTC
00655006000 CH-3422-162KHZ SONDE EQUIPEE SONDE CH3422-162KHZ (CH37) 6 750,00 € TTC
006547710XX 06P0172 PWR PLATINE CH37 NC
006550950XX 06P0230 FIL PLATINE CH37 NC
006551840XX 06P0142-60KHZ PLATINE CH37 NC
00655298000 06P0190LF 162KHZ TXA PLATINE CH-341 - Remplacé par 00153298000 3 177,31 € TTC
66100006210 SHJ-0006-2 SOUNDOME SHAFT S/300 ROHS - Remplacé par 00123723000 822,37 € TTC
600713071XX 06-007-1307-0 PIPE CAP CH37 NC
00655314000 06P0193(LF)DRIVE PLATINE CH-3421 - Remplacé par 00152880000 666,79 € TTC
00656206000 06P0232(LF) PNL2 PLATINE CH37 410,40 € TTC
00656244000 06P0231(LF) PNL1 PLATINE CH2541_CH2551 652,90 € TTC
00082403310 4 LITERS INSULATION OIL HUILE SONAR 136,54 € TTC
00014975010 TD3100-2201-7DG30FB MOTEUR CH37 - Remplacé par 00014975011 1 727,84 € TTC
00012614601 C5653-9012GM MOTEUR PAS A PAS TRAIN - Remplacé par 00012614612 702,91 € TTC
00012614500 PK244-02A-C1 MOTEUR PAS A PAS TILT 285,24 € TTC
00012612410 ALP-1-52-8A DC24V DISJONCTEUR CH37 196,86 € TTC
00012602800 06S4814-0 CHARBON MOTEUR CH37 41,68 € TTC
00016154010 SC20G4GL1 MODULE GTR CH37 - Remplacé par 00016154011 486,07 € TTC
00017220010 AS568-257 JOINT TORIQUE 1115-70 SOUNDOME 65,35 € TTC
00050589210 VHR-8N CORPS DE CONNECTEUR VH 4PF (6x16Mm) BIG 5,29 € TTC
000803165XX JISB2401-4D-P39 JOINT TORIQUE CH37 NC
006548710XX 06P0194 MOTOR PLATINE CH37 NC
00118709000 06P0278A FILCON PLATINE CH37 925,18 € TTC
00124417000 CH-3422 BRUSH CHARBON MOTEUR 120,40 € TTC
00124573000 06P0228A(LF)SNR PLATINE CH37LB 2 137,97 € TTC
00012615900 06S4061-0 *5M* CABLE EQUIPE CH37 - Remplacé par 00124784000 791,82 € TTC
006547720XX 06P0190-60KHZ TXA PLATINE CH37 NC
006547760XX 06P0191-60KHZ PRE PLATINE CH37 NC
006547790XX 06P0191-162KHZ PRE PLATINE CH37 - Remplacé par NC
006547800XX 06P0192 MAIN PLATINE CH37 NC
