FAR1528BB/24VDC
Radars maritimes série FR & FAR Ref : IMD03412000Radar Black Box IMO Bande X 25kW - ARPA 50 cibles - 96MN - 24 Vcc
PRIX : NCDescriptif

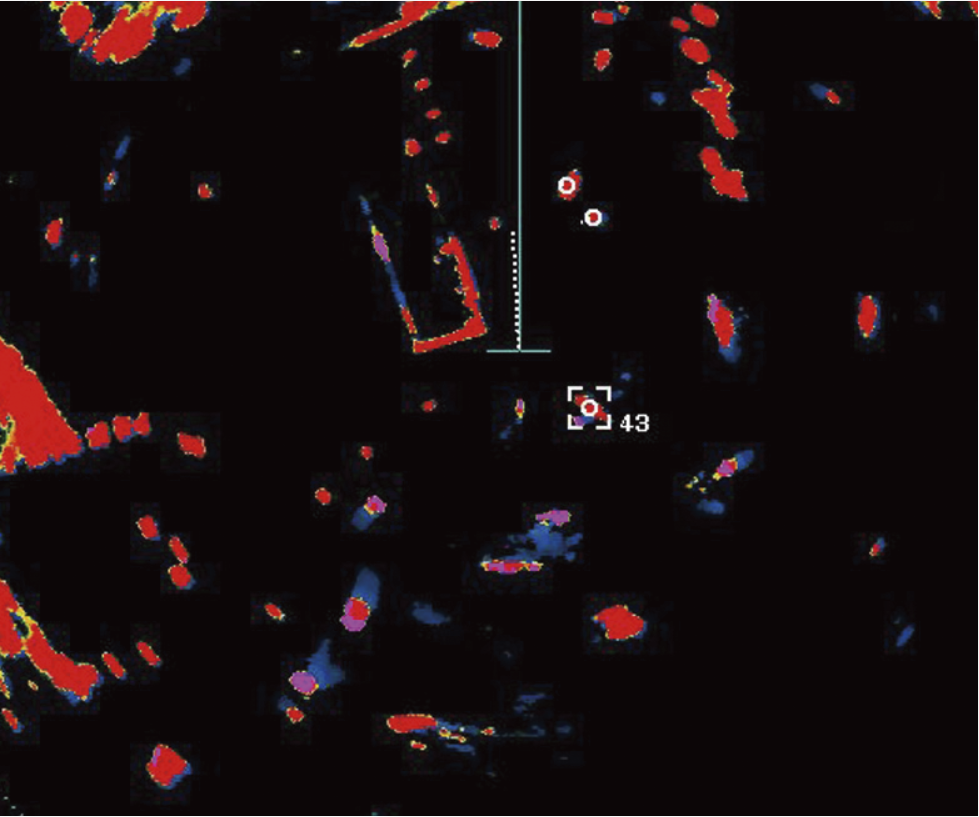

FONCTION TARGET ANALYZER™: POUR LA VERSION NON IMO
Cette nouvelle technologie vous donne encore plus de sécurité à bord. Un calcul automatique et continuel est fait sur chaque cible. Toutes les cibles potentiellement dangereuses pour votre navire changent de couleur et passent du vert au rouge. Vous identifiez immédiatement le navire qui devient un danger pour vous. Ne confondez plus les échos de bouées ou de bateaux au mouillage avec ceux des bateaux avançant vers vous. Vous pourrez même détecter les orages (la pluie) représentée en couleur Bleu, ainsi que le déplacement des cibles (Echo trail).
https://www.youtube.com/watch?v=cKGPg4bKCWs

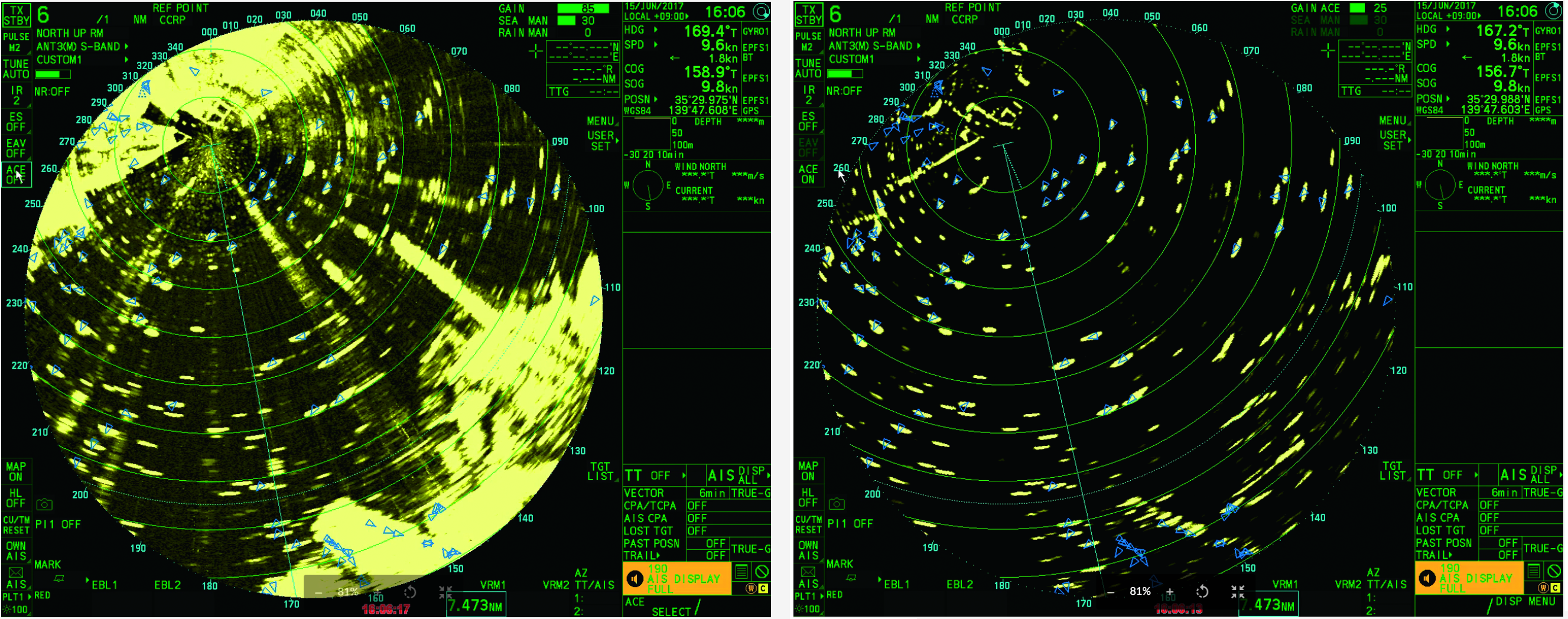

LA FONCTION ACE SUPPRIME LES FAUX ÉCHOS
La nouvelle fonction ACE (Anti Clutter Elimination) permet un affichage des échos plus clairs. Le mode automatique de l'ACE permet d'ajuster les réglages des filtres de réduction des bruits en fonction des conditions de mer ou des conditions météorologiques sans que l'utilisateur n'ait à faire de réglage complexe.
https://www.youtube.com/watch?v=wUFtWY7nrOw

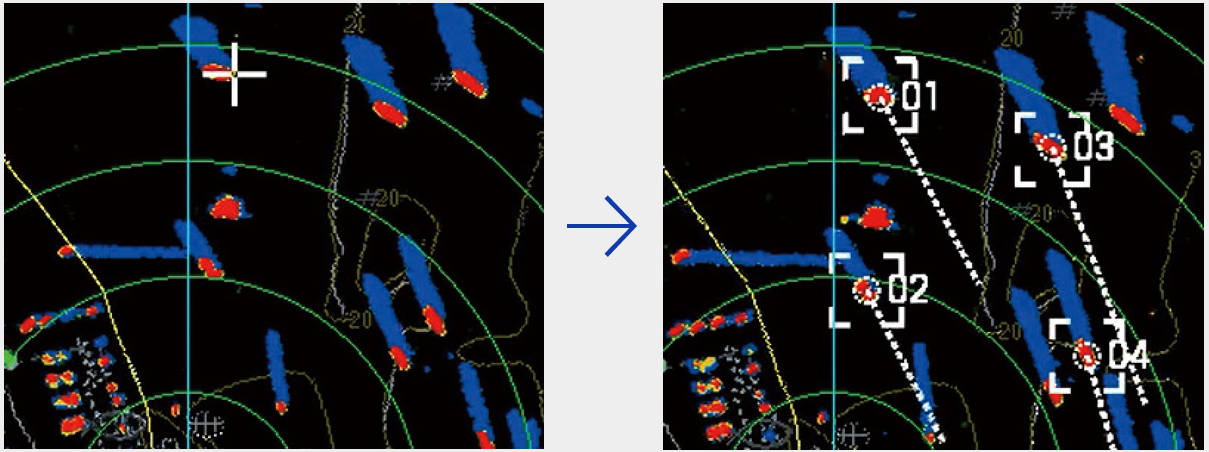

TARGET TRACKING TT :
Quelques secondes après que la cible soit sélectionnée, le vecteur de Cap et de vitesse apparait.
L'estimation de la course et de la vitesse est ainsi facilitée.
https://www.youtube.com/watch?v=15vAKYvVZKY

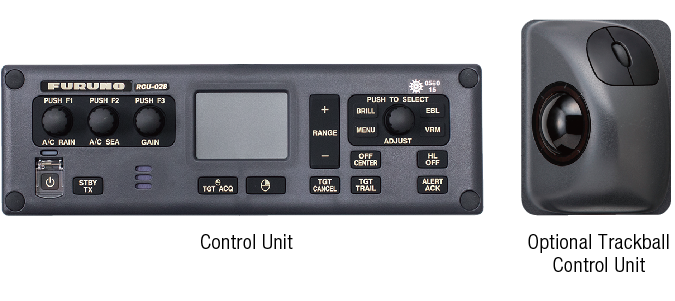

UN CLAVIER COMPACT FACILE À UTILISER
Les boutons individuels pour la suppression du gain/de la pluie/du retour de mer ainsi que le Rotokey™ et un pavé tactile permettent une utilisation efficace et simple. Un trackball en option ainsi qu'une souris USB standard peuvent également être utilisés.

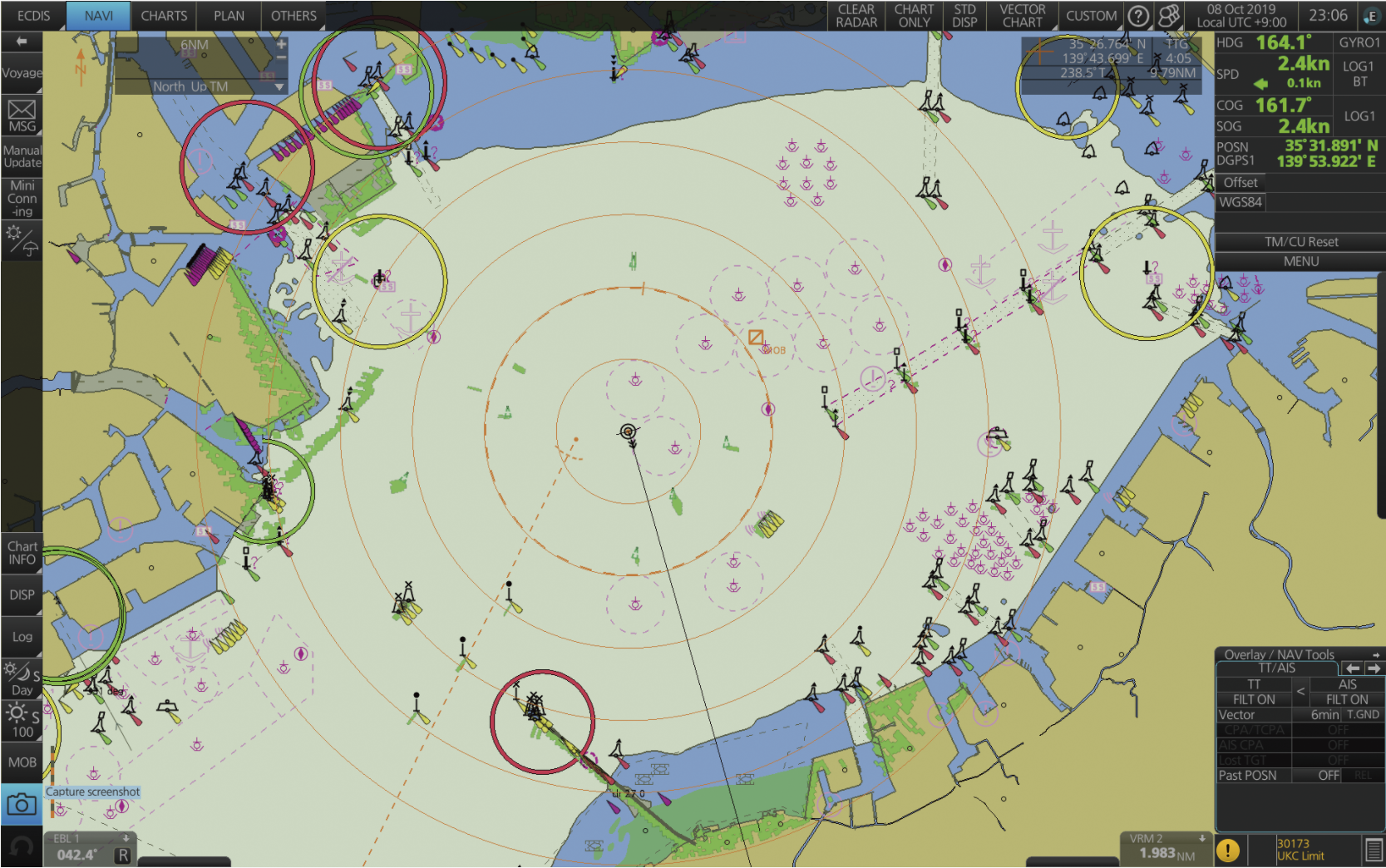

SUPERPOSITION DES ECHOS RADAR SUR ECDIS ET MAXSEA TIMEZERO
La série FAR15X8 permet la superposition des échos radar (overlay) sur les ECDIS et les logiciels MAXSEA TIMEZERO. Il suffit d'une connexion Ethernet* entre les deux périphériques pour activer cette fonction.
* Le Hub HUB-100 ou HUB-3000 est nécessaire pour la connexion.
Plus produit
La gamme de radar professionnel FAR15x8 présente de réelles avancées en termes d'améliorations des détections des cibles ainsi que dans la simplicité d'utilisation de son interface utilisateur.
Existe en version 26 ou 48 tours/minute (Sur demande).
Ses coûts d'acquisition et d'exploitation modérés en font un radar de catégorie 2 et 3 idéal pour les navires IMO.
Caractéristiques
Le radar homologué SOLAS FAR1528 :
- Echelle maximum : 96 MN
- Fonction TARGET TRACKING intégré (50 cibles)
- Affichage des cibles en provenance d'un AIS (300 cibles)
- Possibilité d'Interswitcher 2 radars
- Possibilité de connexion à un Ecdis pour Overlay Radar
- Performance Moniteur en option pour les navires SOLAS
- Alimentation 24V
- Existe en version 26 ou 48 tours/minute (Sur demande)
- 2 antennes radar disponibles : 6.5 pieds ou 8 pieds
Présenté en version Black Box (sans écran), il est possible de le décliner en 2 tailles d'écran :
- 15'' couleur avec l'écran MU-150HD pour les navires de jusqu'à 500 GT (catégorie 3)
- 19'' couleur avec l'écran MU190 pour les navires de jusqu'à 10 000 GT (catégorie 2)
Contenu
1 X Processeur RPU-024
1 X Clavier RCU-028 avec câble de 5m
1 X Scanner de 24kW
1 X Guide d'utilisation
1 X Câble radar en option
Caractéristiques techniques
Alimentation : 24/100-230 V
DVI OUTPUT : 1
Echelle : 96 NM
Puissance : 25k W
Résolution : 1024 x 768 Pixels
RGB OUTPUT : YES
Taille : 4/6.5/8 ft
Vitesse de Rotation : 26 RPM
Pièces et accessoires
| 00001363200 | Alimentation PR240 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) | NC |
| 00002515900 | PR-850A ALIMENTATION AC/DC FS2570-75/FS5070-75 | NC |
| RCU-030 | Commande à distance RCU-030 pour FAR15X3/15X8 | NC |
| 00002871000 | RSB-120-100-1 AERIEN | 7 777,66 € TTC |
| 00002871100 | RSB-121-100-1 AERIEN | 9 551,80 € TTC |
| 00003043900 | RU-1746B2 ALIMENTATION AC/DC 220VAC --> 24VCC 13 AMP | NC |
| 00003044300 | Alimentation RU3423 - 220Vca --> 24Vcc - 7A pour radar MODEL_FR_FAR | 1 099,00 € TTC |
| 00003049700 | RU-3424 ALIMENTATION AC/DC 220VAC--->24V | 2 222,64 € TTC |
| HUB-100 | HUB-100 SWITCH RESEAU LAN FAR-28X7 | NC |
| 00113398010 | DVI-D/D Câble DVI blindé 10m pour écran extérieur | 829,00 € TTC |
| 00116788010 | MOD-Z072-020+ Câble réseau RJ45 <-> RJ45 4 paires - 2m | 61,40 € TTC |
| 00116789010 | MOD-Z072-050+ Câble réseau RJ45 <-> RJ45 4 paires - 5m | 82,00 € TTC |
| 00116790010 | MOD-Z072-100+ Câble réseau RJ45 <-> RJ45 4 paires - 10m | 115,00 € TTC |
| 00124051000 | FR-FTPC-CY *10M* CABLE RESEAU LAN 4 PAIRES FEA2107<=>FAR2XX7 | NC |
| 00124052000 | CABLE RESEAU 20M (FSV35/FSV85/VR7000) | NC |
| 00124053000 | CABLE RESEAU 30M (FSV35/FSV85/VR7000) | NC |
| PM32 | PM-32A KIT PERFORMANCE MONITOR RSB-120/121 FAR1518 | NC |
| 00142341000 | RW-00225 L15M CABLE EQUIPE FAR1523 - Remplacé par 00159598000 | 558,44 € TTC |
| 00142342000 | RW-00225 L20M CABLE EQUIPE FAR1523 | NC |
| 00854246000 | CP03-28901 CONNECTEUR | 59,53 € TTC |
| 00002785800 | RCU-028 CONTROL UNIT | NC |
| 00002871300 | RSB-121-101-1 SCANNER UNIT FAR-1427/1528BB | NC |
| 00003042000 | RU-1803 700DOT8-6 AC440V-AC110V | 1 333,58 € TTC |
| 00003782000 | Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM | NC |
| 00015794310 | MJ-A3SPF0024-035C CABLE ASSEMBLY 08S0358-1 | NC |
| 00017895210 | TS-10-066 CABLE ASSEMBLY 02S100580 | NC |
| 00108085000 | OP26-4 KIT MONTAGGIO A INCASSO FLUSH MOUNT KIT MU-150HD - Remplacé par 00149745000 | 337,63 € TTC |
| 00110362010 | RW-4864 *1M* 10 CORE MULTIPLE CABLE 13-3-4864 NON EQUIPE | NC |
| 00110363010 | RW-4864 *5M* 10 CORE MULTIPLE CABLE 13-3-4864 NON EQUIPE | NC |
| 00110364010 | RW-4864 *10M* 10 CORE MULTIPLE CABLE 13-3-4864 NON EQUIPE | NC |
| 00110365010 | RW-4864 *15M* 10 CORE MULTIPLE CABLE 13-3-4864 NON EQUIPE | NC |
| 00113296010 | DVI-D/D S-LINK Câble DVI 5m pour écran extérieur | NC |
| 00149745000 | OP26-36 FLUSH MOUNT KIT MU-152 | NC |
| 00157811000 | TM000-FDX06_TXRX_30M DVI/USB_REPEATER 86S000050 | NC |
| 00157812000 | TM000-FDX06_RX DVI/USB_REPEATER 86S000050 | NC |
| 00157813000 | TM000-FDX06_TX DVI/USB_REPEATER 86S000050 | NC |
| 00157814000 | WO2511 30M CABLE ASSEMBLY 86S000050 | NC |
| 00157815000 | WO2512 50M CABLE ASSEMBLY 86S000050 | NC |
| 00157816000 | WO2513 100M CABLE ASSEMBLY 86S000050 | NC |
| 00157817000 | TM000-FDX06_TXRX_50M DVI/USB_REPEATER 86S000050 | NC |
| 00157818000 | TM000-FDX06_TXRX100M DVI/USB_REPEATER 86S000050 | NC |
| 00157819000 | TM000-FDX06_TXRX DVI/USB_REPEATER 86S000050 | NC |
| 00158956000 | TS-10-068 CABLE ASSEMBLY 86S000070 | NC |
| 00107722010 | 3COX-2P-6C *10M* CABLE EQUIPE VIDEO ANALOGIQUE RGB 3 COAX | 168,00 € TTC |
| 00107723010 | 3COX-2P-6C 5M | 67,68 € TTC |
| 00142344000 | RW-0030 L15M CABLE (29 CORE) | NC |
| 00142345000 | RW-0030 L20M CABLE (29 CORE) 03S000300 FAR1518/FAR1528 | NC |
| 00142346000 | RW-0030 L30M CABLE (29 CORE) 03S000300 FAR1518/FAR1528 | NC |
| XN20AF | RADIATEUR XN20AF 6.5FT (FR1510MK3/FR2115/FAR2117/FAR1518) - Remplacé par 00163361000 | NC |
| XN24AF | RADIATEUR XN24AF 8FT (FAR2127) | NC |
| 00002871200 | RSB-120-101-1 AERIEN | NC |
| 00002878500 | RC28RP24-25KE2R2S-28 PROCESSEUR/UNITE DE CONTR� | NC |
| 00113016000 | 03P9347A(LF) BP PLATINE RSB-96/7/103/109 - Remplacé par 00161669000 | 219,08 € TTC |
| 00142315000 | 03P9488 RF TB PLATINE - Remplacé par 00161671000 | 591,78 € TTC |
| 00142857000 | RCU-028 PANEL FACE AVANT | 328,90 € TTC |
| 00142868000 | 03P9547A(LF) SPU ASSY PLATINE SPU ASSEMBLY RPU-024 | 4 248,16 € TTC |
| 00848718000 | RSB-0074/75/92/96/97 CAPOT AERIEN 103/109/120/121 | 608,45 € TTC |
| 00853472000 | 03-2119(REED SW-2P) CONNECTEUR SW-XH RSB-096/97/103 - Remplacé par 00149916000 | 63,50 € TTC |
| 00019229910 | RW-0030 L100M 29 CORE CABLE 03S000300 | 5 953,50 € TTC |
| 00019239110 | RW-0030 L200M 29 CORE CABLE 03S000300 | 11 899,86 € TTC |
| 00019239210 | RW-0030 L300M 29 CORE CABLE 03S000300 | 17 846,21 € TTC |
| 00111082000 | RSB-120/121 R-JOINT ROTARY JOINT ASSEMBLY | 577,88 € TTC |
| 00111083000 | 03-2291(SWITCH-R2P) SWITCH ASSEMBLY RSB-120/121 | 363,83 € TTC |
| 00111085000 | 03-2295(MOTOR P2P) SCANNER MOTOR W/CONNECTOR RSB-120 | 1 244,68 € TTC |
| 00111086000 | 03-2296(MOTOR P2P) SCANNER MOTOR W/CONNECTOR RSB-121 | 3 355,79 € TTC |
| 00111088000 | RTR-101 TRANSCEIVER UNIT | 6 484,55 € TTC |
| 00111096000 | 03-2302(FAN-2P) BL-XH CONNECTOR ASSEMBLY RTR-100/101 | 509,35 € TTC |
| 00111134000 | RTR-100/101 AMP ASSY AMP CASE ASSEMBLY | 4 410,35 € TTC |
| 00113211000 | 03P9507A(LF) MD PLATINE MODULATEUR RTR-101 w/RT-9023 - Remplacé par 00154494000 | 1 524,10 € TTC |
| 00113221000 | 03P9506D(LF) RFC PRINTED CIRCUIT BOARD RTR-101 - Remplacé par 00161664000 | 1 246,27 € TTC |
| 00114622000 | 05-106-5611/12/13 DISTRESS SWITCH COVER ASSY FS-2575C | 79,12 € TTC |
| 00116956000 | MU3955N1 BALL TAS4728N1 SP | 229,93 € TTC |
| 00116957000 | MU3955N2 RING UNIT TAS4728N1 SP | 224,11 € TTC |
| 00116958000 | MU3955N3 BALL&RING UNIT TAS4728N1 SP | 448,24 € TTC |
| 00119462000 | 03-2350(10-10P) PH CONNECTOR ASSEMBLY | 41,68 € TTC |
| 00128073000 | MU3955N4 BOARD RCU-030 SP | 142,88 € TTC |
| 00128074000 | MU3955N5 TAPPING SCREWS RCU-030 | 43,66 € TTC |
| 00128075000 | MU3955N6 SEMS SCREW RCU-030 | 43,66 € TTC |
| 00141692000 | 24-045(BUZZER-2P) BUZZER ASSEMBLY CHINA | 161,94 € TTC |
| 00141701000 | 03-177-2034/#6601-P KNOB (W/D SPRING) CHINA - Remplacé par 00160547000 | 65,35 € TTC |
| 00142312000 | 03P9576(LF) FIL *NEW PRINTED CIRCUIT BOARD RPU-023/024 | 769,58 € TTC |
| 00142336000 | RSB-120-1/121-1 RB RADIATOR BRACKET WITH BODY W/SCANNER BODY | 5 041,43 € TTC |
| 00142338000 | RSB-120-1 LESS RF SCANNER ASSEMBLY LESS RF LESS RF | 4 750,90 € TTC |
| 00142339000 | RSB-121-1 LESS RF SCANNER ASSEMBLY LESS RF LESS RF | 6 065,42 € TTC |
| 00142508000 | 03P9559(LF)*NEW*X-PM X-PM PCB WITH CASE RSB128/130/120/ | 1 968,62 € TTC |
| 00142839000 | RSB-120-1IMO LESS RF SCANNER ASSEMBLY LESS RF LESS RF | 5 815,38 € TTC |
| 00142840000 | RSB-121-1IMO LESS RF SCANNER ASSEMBLY LESS RF LESS RF | 7 056,08 € TTC |
| 00142841000 | CP03-33402 INSTALLATION MATERIALS RSB-120/121IMO | 152,41 € TTC |
| 00142842000 | RSB-120/121-1IMO SCANNER COVER WITH PM-ANT | 1 077,98 € TTC |
| 00142846000 | RPU-024 DC FIL DC FIL ASSEMBLY | 1 169,66 € TTC |
| 00142847000 | RPU-024 AC FIL AC FIL ASSEMBLY | 1 169,66 € TTC |
| 00142848000 | 03P9341C(LF) FIL PRINTED CIRCUIT BOARD | 727,92 € TTC |
| 00142849000 | 03P9547A(LF) SPU PLATINE SPU SEULE RPU-024 - Remplacé par 00161716000 | 4 200,40 € TTC |
| 00142853000 | 03P9601(LF) FRP_TB PRINTED CIRCUIT BOARD RPU-024 - Remplacé par 00161719000 | 1 899,83 € TTC |
| 00142854000 | SP03-18001 SPARE PARTS RPU-024(DC) | 27,78 € TTC |
| 00142855000 | SP03-18002 SPARE PARTS RPU-024(AC) | 27,78 € TTC |
| 00142856000 | 03P9528B(LF) KEY PCB PLATINE RCU-028 - Remplacé par 00161683000 | 625,12 € TTC |
| 00142858000 | CP03-36601 INSTALLATION MATERIALS RCU-028 | 27,78 € TTC |
| 00142862000 | 03P9497B(LF) PWR(DC) PRINTED CIRCUIT BOARD | 2 430,74 € TTC |
| 00142865000 | 03P9494B(LF) PWR(AC) PRINTED CIRCUIT BOARD | 2 674,57 € TTC |
| 00142867000 | 03P9494D(LF) PWR(AC) PRINTED CIRCUIT BOARD | 2 674,57 € TTC |
| 00142870000 | 03P9497B(LF)PWR ASSY PWR ASSEMBLY (DC) RPU-024 | 2 807,81 € TTC |
| 00142873000 | 03P9494B(LF)PWR ASSY PWR ASSEMBLY (AC) RPU-024 100-115VAC | 2 807,81 € TTC |
| 00142875000 | 03P9494D(LF)PWR ASSY PWR ASSEMBLY (AC) RPU-024 220-230VAC | 2 807,81 € TTC |
| 00149916000 | 03-2119(REED SW-2P) SW-XH CONNECTOR ASSEMBLY RSB096/97/103/ | 63,50 € TTC |
| 00154487000 | 03P9507B(LF) MD PLATINE MODULATEUR RTR-101 w/RT-9023B - Remplacé par 00161678000 | 1 524,10 € TTC |
| 00154494000 | 03P9507B(LF)/RT9023B MD PCB SET RTR-101 - Remplacé par 00161679000 | 1 923,65 € TTC |
| 00155364000 | TB5211 50G ADHESIVE | 47,63 € TTC |
| 00155940000 | 03P9347A(LF) BP PRINTED CIRCUIT BOARD FAR2117/2127 NEW - Remplacé par 00161669000 | 219,08 € TTC |
| 00160547000 | 03-177-2034 KNOB ASSEMBLY | 65,35 € TTC |
| 00161431000 | RPU-024/027 DC FIL DC FIL ASSEMBLY CHINA 03P9576 | 1 169,66 € TTC |
| 00161664000 | 03P9506D(LF) RFC PRINTED CIRCUIT BOARD CHINARTR101/135 | 1 246,27 € TTC |
| 00161669000 | 03P9347A(LF) BP PRINTED CIRCUIT BOARD CHINA 03E2-7420 | 219,08 € TTC |
| 00161671000 | 03P9488(LF)RF TB*NEW PRINTED CIRCUIT BOARD CHINA RSB-120/1 | 591,78 € TTC |
| 00161678000 | 03P9507B(LF) MD PRINTED CIRCUIT BOARD CHINARTR101/135 | 1 524,10 € TTC |
| 00161679000 | 03P9507B(LF)/RT9023B MD PCB SET CHINARTR101/135 | 1 923,65 € TTC |
| 00161683000 | 03P9528B(LF) KEY PRINTED CIRCUIT BOARD CHINA RCU-028 | 625,12 € TTC |
| 00161716000 | 03P9547A(LF) SPU PRINTED CIRCUIT BOARD CHINA RPU-024 | 4 200,40 € TTC |
| 00161718000 | 03P9341C(LF) FIL PRINTED CIRCUIT BOARD CHINA | 727,92 € TTC |
| 00161719000 | 03P9601(LF) FRP_TB PRINTED CIRCUIT BOARD CHINA RPU-024 | 1 899,83 € TTC |
| OMFR-904 | MU FAR15x3_15x8_BB Manuel d'utilisation Fran�?a | NC |
