DS85

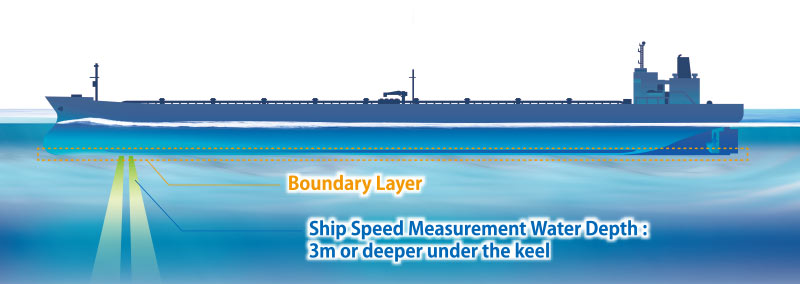

Le DS-85 est un SDME (Speed and Distance Measuring Equipment, instrument de mesure de la vitesse et de la distance parcourue) de type homologué MED, qui utilise l'effet Doppler pour un calcul très précis de la vitesse et de la distance parcourue du bateau.
Contrairement aux Speed Log électromagnétiques, il sera moins sensible aux effets de cavitation, et en comparaison d'équipement utilisant une roue à aube, le DS-85 ne nécessite pas de capteur qui dépasse à travers la coque du navire, réduisant considérablement l'entretien ordinaire.
La sonde DS-8530 est vendue séparément.

MEILLEURE STABILITE

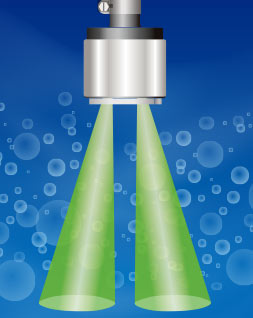

Avec le nouveau transducteur et le nouvel algorithme de calcul, l'impact de cavitation est réduit, permettant des informations de vitesse de navire très précises et stables.

BALL VALVE COMPACT

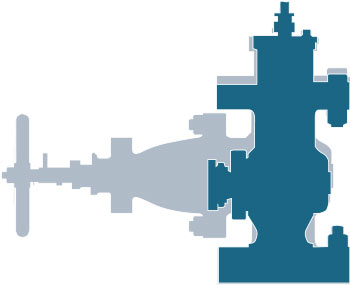

La nouvelle BALL VALVE DS-854 (optionnelle) compacte est 30 % plus légère que la vanne traditionnelle. Lors du remplacement du modèle précédent (DS-80), la même pièce de coque ou  Gate Valve peut être utilisé, ce qui réduit le coût d'un retrofit.

EN RESUME

• Nouveau transducteur fonctionnant à une fréquence de 2MHz, offrant une haute capacité de mesure de la vitesse même à bateau pratiquement à l’arrêt avec une haute précision

• Moins sensible aux effets de cavitation il assure une donnée plus stable et fiable

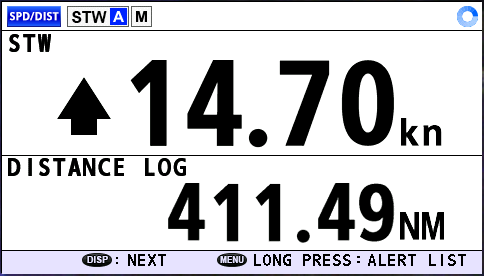

• Écran 4.3" LCD couleur WQVGA (480 x 272)

• Interface utilisateur simplifiée et intuitive

• Interface LAN (conforme à IEC61162-450)

• Sorties série IEC 61161-1/2-450 pour ARPA, AIS et autres équipements embarqués

• Conforme aux dernières normes OMI et IEC

• Compatibilité avec le transducteur DS-820 (pour DS-80)* - cette compatibilité permettra de remplacer l’ancien Speed Log DS80 tout en gardant la sonde et le carénage actuel

  *dans ce cas la fréquence de travail sera 1mhz



• Nouvelle gate-valve DS-854 (en option) compacte et légère pour une pour une installation facile – elle ne pèse que 27kg

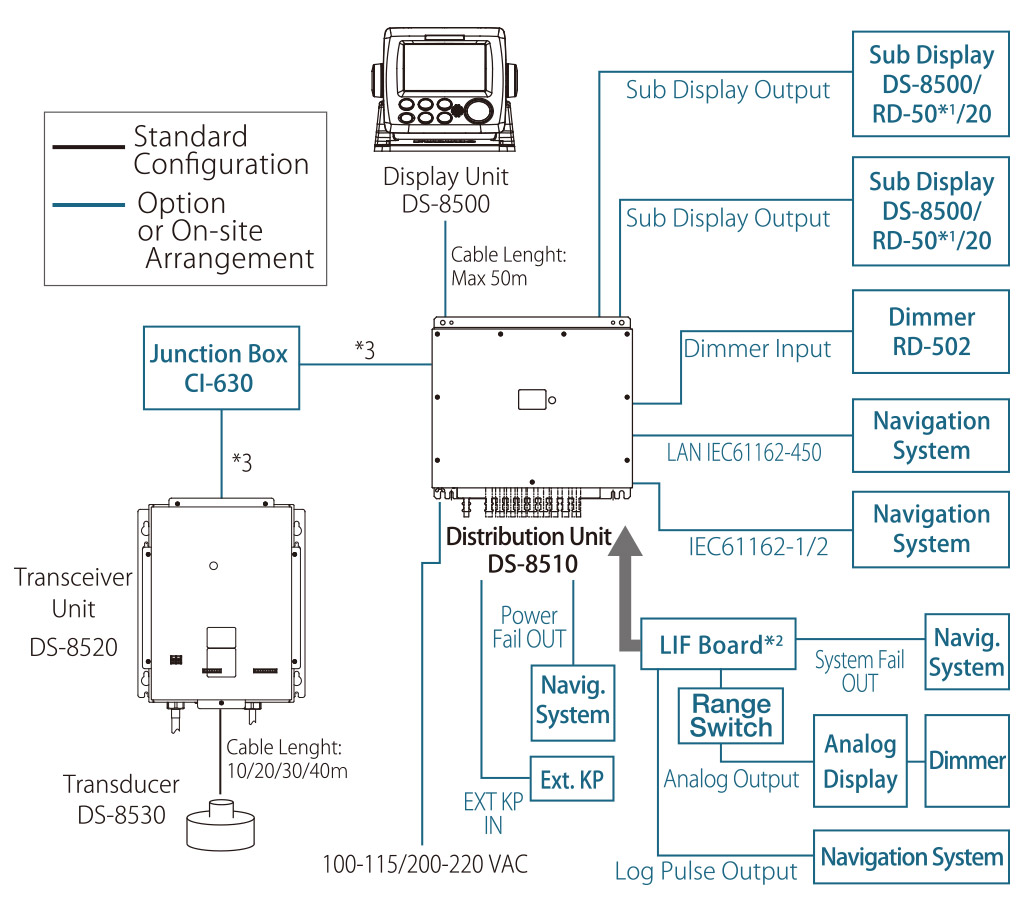

SCHÉMA D’INTERCONNEXION

SCHÉMA D’INTERCONNEXION

Notes:
*1  Distribution Unit DS-8510 peut prendre en charge l’alimentation d’un seul écran RD-50; en cas de connexion de deux RD-50 prévoir l’alimentation du navire.

*2  LIF board optionnel pour les sorties de signal analogiques.

*3  Longueur de câble extensible jusqu’à 400m entre Distribution Unit et Transceiver Unit; en cas de besoin d’installation, vous pouvez commander la Junction Box en option.
