SONAR FSV25MK2
Sonars pour la pêche Ref : IMD0403800BSonar numérique omnidirectionnel Black-Box longue portée, basse fréquence : 20 kHz
PRIX : NCDescriptif
Sonar omnidirectionnel couleur haute performance : FSV25MK2
Le FSV25MK2 offre une très bonne détection longue portée (jusqu'à 5 000m) ainsi qu’une détection en approche.
Le déploiement de la tête de sonde est parmi les plus rapides du marché avec une fonction STOP lors de la montée-descente afin de choisir la hauteur de la tête. Un indicateur de course de sonde vous indique précisément le niveau à laquelle elle se trouve.
Le déploiement de la tête de sonde est parmi les plus rapides du marché avec une fonction STOP lors de la montée-descente afin de choisir la hauteur de la tête. Un indicateur de course de sonde vous indique précisément le niveau à laquelle elle se trouve.
Les fonctionnalitées de détections de poissons suivantes sont présentes :
- Histogramme de la répartition du poisson et estimation du volume.
- Un suivi précis des poissons rapides comme le thon à proximité du navire.
- Verrouillage automatique du banc de poissons, et estimations de distance, de profondeur, de vitesse, et d'angle de la cible.
Stabilisateur pour compenser le roulis et le tangage du navire, afin d'obtenir une détection stable.
Les bruits de retour de surface, du plancton, et autres échos faibles sur le fond sont efficacement réduits.
Des filtres automatiques permettent des performances claires et non parasitées.
Il est possible d'enregistrer des captures d'image et des « vidéos » de l'écran, de les revoir et de les exporter sur une clé USB.
Il est compatible avec le logiciel TIMEZERO PROFESSIONNEL et le F3D-S, le 3D SONAR VISUALIZER.
Les bruits de retour de surface, du plancton, et autres échos faibles sur le fond sont efficacement réduits.
Des filtres automatiques permettent des performances claires et non parasitées.
Il est possible d'enregistrer des captures d'image et des « vidéos » de l'écran, de les revoir et de les exporter sur une clé USB.
Il est compatible avec le logiciel TIMEZERO PROFESSIONNEL et le F3D-S, le 3D SONAR VISUALIZER.
Une distance de détection de +30% par rapport aux modèles précédents
Grâce aux innovations apportées à la tête de sonde basse fréquence, le traitement du signal cumulé à l'augmentation de la puissance de transmission, la portée de détection a été augmentée de 30 %** . Vous pouvez instantanément repérer et suivre des bancs de poissons jusqu'à 5000m, comme à 150m.
**Par rapport au FSV-24/35. Les performances peuvent varier en fonction de la profondeur, de la fréquence du signal utilisée et de la propagation.
Amélioration de la résolution avec de nouveaux algorithmes de compression du signal
Image de gauche : (150 m) Détection d'un Banc de thons.
Image de droite : (400 m ) On discerne les thons individuellement au sein d'un banc.
Indicateur graphique hull-unit
Barre-graphe de montée-descente de la tête de sonde.
Vitesses de montée descente : 12s pour le 1200mm, 16s pour le 1600mm en font le plus rapide et le plus sécure du marché.
Vous visualisez instinctivement le niveau de descente de la sonde.
Repérez instantanément son niveau afin d'éviter les accidents et augmenter la sécurité en mer.

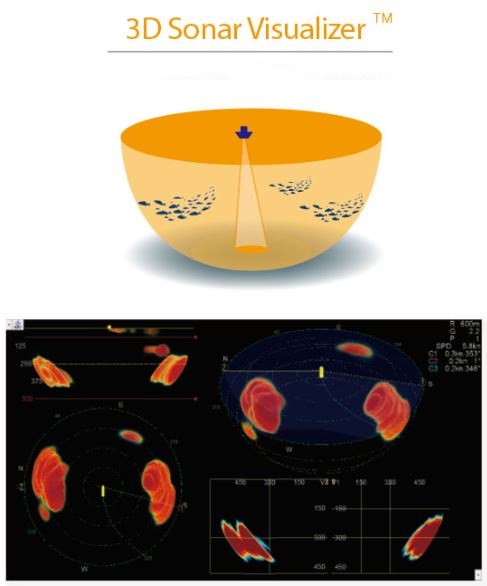

Le 3D SONAR VISUALIZER F3D-S
Révolution technologique dans le monde du sonar : La 3D.
FURUNO, pionnier dans le sonar, lance la 1ère 3D sur le marché : Le F3D-S (optionnel) est un nouveau software compatible avec le sonar FSV25MK2 : il affiche la détection à 360° autour du navire en 3 dimensions, du jamais vu !
TEMOIGNAGE
CFTO, l'acoustique révolutionnaire Furuno appliquée à la pêche thonière soutenable
David Le Friec, responsable électronique à la Compagnie Française du Thon Océanique, témoigne sur les résultats du test du sonar FSV-25 avec module 3D pour la pêche thonière sur le thonier Drennec en Océan Indien :
Plus produit
- Traitement du signal optimisé, mode de transmission modulation de fréquence ou classique.
- Déploiement rapide de la tête de sonde : 12s pour le 1200mm, 16s pour le 1600mm.
- Télécommande fillaire déportée.
- Histogramme de la répartition du poisson et estimation du volume.
- Filtres automatiques performants, réduction des retours (surface, échos faibles).
- Stabilisateur pour compenser le roulis et le tangage du navire, afin d'obtenir une détection stable.
- Verrouillage automatique et tracking de banc de poissons rapides.
- Nouvelle fonction "Fish mark 2" : un maximum de 20 marques de poisson peut être saisi par type de marque
- Superposition des échos du sonar sur le logiciel TZ Professional.
- Compatible avec le Le 3D SONAR VISUALIZER F3D-S.
Caractéristiques
General
Scanning: Full digital beam forming
Frequency: 20 kHz
Basic Range :
60, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1600, 2000, 2500, 3000, 3500, 4000, 5000 m
Audio Search: 30°, 60°, 90°, 180°, 330° (selectable)
Audio Output: Audio terminal (requires speaker with amplifier)
Display Unit
Display unit : SXGA(1280×1024), UXGA(1600×1200), WUXGA(1920×1200)
Colors: 32 colors (sonar picture), 6 colors (marks)
Orientation : Head-up, North-up*, Course-up* and True Motion*
*External sensor required.
Display mode: Horizontal, Horizontal combination, Vertical 1 combination, Vertical 2 combination.
Additional functions: Custom mode, Interference rejecter, Echo Average, Noise limiter, Signal level, Auto-tilt, Automatic target tracking (target lock), Fish alarm, AGC, Reverberation suppression, Noise suppression, Transducer stop location control, Over-voltage warning, Unretracted transducer warning.
Transceiver Unit
Transceiver Unit
Beam width (horizontal) :
TX: 360° x 7°, RX: 12° x 10° (-3 dB full width)
TX: 360° x 10°, RX: 16° x 14° (-6 dB full width)
Beam width (vertical)
TX: 360° x 29°, RX: 12° x 10° (-3 dB full width)
TX: 360° x 47°, RX: 18° x 13° (-6 dB full width)
Tilt :-5° to 60° (downward)
Interface
NMEA0183 : 5 Ports (Ver1.5/2.0/3.0/4.0/4.1)
Power Supply
Processor Unit: 12-24 VDC: 4.0-2.0 A
Power supply unit: 100/110/115/220/230 VAC: 14 A max, 1 phase, 50/60
Hull Unit: 200 - 220 VAC:16 A max, 3 Phase, 50/60 Hz
Rectifier : 100/110/115/220/230 VAC, 1 Phase, 50/60 Hz
Environment
Temperature :
Processor Unit: 0 °C to +45 °C
Transducer: -5 °C to +35 °C
Control Unit: -15 °C to +55 °C
Others: 0 °C to +50 °C
Relative humidity: 93 % max at +40 °C
Relative humidity :
Control Unit: IPX2 (panel), IPX0 (chassis)
Processor Unit, Interface Unit,Remote control Unit: IPX0
Transceiver Unit, Power Supply Unit, Junction Box: IPX2
Hull Unit: IPX2
Transducer: IPX8
Contenu
1 X unité de processeur FSV-2503-MK2
1 X unité de contrôle FSV-8501-MK2
1 X unité d'émetteur-récepteur FSV-251-MK2
1 X bloc d'alimentation FSV-252
1 X boîte de jonction FSV-2550-MK2
1 X câble assemblé (émetteur-récepteur et boîte de jonction)
1 X câble assemblé (émetteur-récepteur et boîtier de commande de montée/descente)
1 X matériel d'installation
Vidéos
Sonar couleur numérique omnidirectionnel FSV-25 et 25S à 3000m
3D SonarVisualizer | Visualizzazione in 3D dell'immagine sonar Furuno
3D SonarVisualizer F3D-S
Sonar couleur numérique omnidirectionnel FSV-25 et 25S à 3000m
3D SonarVisualizer | Visualizzazione in 3D dell'immagine sonar Furuno
3D SonarVisualizer F3D-S
Pièces et accessoires
| 00002510500 | FSV-2560 CONTROL BOX EXTENSION BOX | NC |
| 00694353000 | OP10-24 (FOR FSV-24) ATTACHMENT KIT FSV-247/248 | NC |
| 00159467000 | HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE 06S100540 | NC |
| 00159466000 | HDMI-TO-DVI-A-L10.3M CABLE ASSEMBLY 06S100540 | NC |
| 00159445000 | OP86-11 KIT FERRITI PR241 DUAL PER CONFIGURAZIONE 2X PR-241 PR-241 | 146,06 € TTC |
| 00140718000 | HDMI-TO-DVI-L=5.3M CABLE EQUIPE HDMI - DVI 5.3M - Remplacé par 00147145000 | NC |
| 00140717000 | HDMI-TO-DVI-L=10.3M CABLE ASSEMBLY 02S10090 | NC |
| 00132479000 | S10-20-20 CABLE ASSEMBLY CHINA | NC |
| 00126963000 | OP10-40 RETRACTION TANK | NC |
| 00126962000 | OP10-44 ATTACHMENT FLANGE | NC |
| 00126961000 | OP10-43 ATTACHMENT FLANGE | NC |
| 00126960000 | OP10-39 ATTACHMENT FLANGE | NC |
| 00126959000 | OP10-38 ATTACHMENT FLANGE | NC |
| 00126958000 | OP10-42 ATTACHMENT FLANGE | NC |
| 00126957000 | 10CA10053 *20M* CABLE ASSEMBLY 10S100530 | NC |
| 00120854000 | SEM-21Q HAUT-PARLEUR - | 90,00 € TTC |
| 00001921200 | FSV-853 SUB CONTROL UNIT | NC |
| 00003782000 | Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM | NC |
| 00119634010 | 10S2380 *20M* 5-PAIR CABLE 10S2380-1 | NC |
| 00003624400 | CP10-10100 *10M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | NC |
| 00003624500 | CP10-10110 *15M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | NC |
| 00003624600 | CP10-10120 *30M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | NC |
| 00003624700 | CP10-10130 *40M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | NC |
| 00003624800 | CP10-10140 *50M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | NC |
| 00003672200 | CP10-10150 INSTALLATION MATERIALS | NC |
| 00003854800 | FSV-253-MK2-T HULL UNIT | NC |
| 00003855000 | HULL UNIT 1600MM FSV25MK2 | NC |
| 00119639010 | CABLE 5-PAIR 100M ( FSV35/FSV85) | NC |
| 00119638010 | 10S2380 *60M* 5-PAIR CABLE 10S2380-1 | NC |
| 00119637010 | 10S2380 *50M* CABLE 5 PAIRES | NC |
| 00119636010 | 10S2380 *40M* 5-PAIR CABLE 10S2380-1 | NC |
| 00119635010 | FSV25_FSV25MK2_FSV25S_FSV75_FSV8580_FSV85MK2 | NC |
| 00119633010 | 10S2380 *10M* 5-PAIR CABLE 10S2380-1 | NC |
| 00003854600 | FSV-2550-MK2 JUNCTION BOX | NC |
| 00003854100 | FSV-251-MK2 TRANSCEIVER UNIT | NC |
| 00003853300 | FSV-2503-MK2-E PROCESSOR UNIT | NC |
| 00003828700 | FSV-8501-MK2-E-10 CONTROL UNIT | NC |
| 00126956000 | 10CA10053 *10M* CABLE EQUIPE | NC |
| 00132478000 | S10-20-10 CABLE EQUIPE | NC |
| 00004270500 | FSV-252A POWER SUPPLY UNIT | NC |
