SONAR FSV85MK2

Sonars pour la pêche Ref : IMD0404100B

Sonar couleur numérique omnidirectionnel, 80kHz.

PRIX : NC

Descriptif

Analyse des fonds marins sous tous les angles possibles avec le FSV85MK2

Les sonars omnidirectionnels FSV sont depuis longtemps les préférés des pêcheurs professionnels car ils permettent une détection fiable et constante des poissons et des fonds marins grâce à la technologie de traitement du signal FURUNO.

Mode horizontal du FSV85MK2

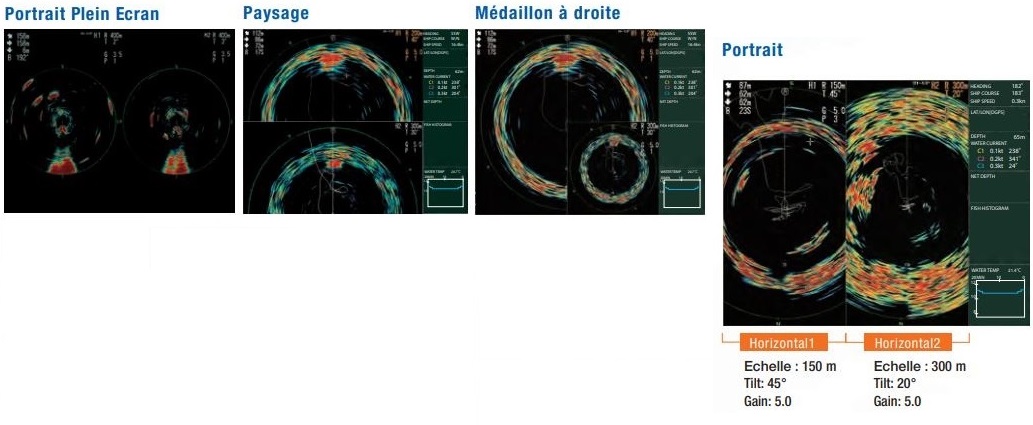

Le mode d'affichage horizontal fournit une image circulaire autour du navire. Le mode H2 permettra d'afficher 4 combinaisons d'image : PAYSAGE, PORTRAIT, MEDAILLON DROITE OU GAUCHE.

L'échelle, l'inclinaison, le gain et le programme utilisateur sont réglés indépendamment, pour chaque affichage.

Mode incliné du FSV85MK2

Le mode scan incliné donne une image d’un demi-cercle (180°).

Combinaisons des modes horizontaux et verticaux

Le premier sonar au monde de sa catégorie à combiner deux sections verticales. Le sonar est capable d'enregistrer une coupe verticale (0-90°) dans n'importe quelle direction, soit dans une direction ou deux directions. Cela permet à l'utilisateur de comparer deux bancs de poissons en même temps.

Fonction de verrouillage de cible et Affichage de la concentration de poissons et de l'histogramme.

Fonction de verrouillage de cible pour le suivi de poissons
*requiert les données de vitesse et cap du navire
Suivez automatiquement les bancs de poissons tout en calculant leurs vitesse et direction. Vous pouvez également afficher la distance et la profondeur entre le navire et le banc de poissons.
En ajoutant une cible sur un banc de poissons, la distance, la profondeur, la direction et la vitesse du banc de poissons sont affichées numériquement.
Affichage de la concentration de poissons et de l'histogramme pour vous aider à décider quand larguer votre senne.
En lien avec la fonction de verrouillage de cible, le sonar peut afficher le volume relatif de poissons dans la marque d'estimation. Cela vous permet de prendre la bonne décision lorsque vous larguez la senne.
Jusqu'à deux marques de quantité de poissons peuvent être saisis sur un écran, et la réponse de chacun est affiché sous forme d'histogramme. C'est utile pour déterminer la quantité de poissons.

Double écran du FSV85MK2

Une configuration à double affichage permet à l’utilisateur d’afficher les informations sur deux écrans simultanément. C’est très utile pour visualiser rapidement les informations sur les deux écrans et de pouvoir les comparer.


Plus produit

Analyse des lieux de pêche sous tous les angles avec le sonar FSV85MK2 ! Il est doté  :

  • du mode horizontale et fournit une image circulaire autour du navire.
  • d'une combinaison de modes horizontaux et verticaux.
  • du mode incliné qui donne une image d'un demi-cercle (180°).
  • de la haute résolution pour une meilleur détection.
  • de la fonction de verrouillage de cible pour le suivi de poissons.
  • d'un affichage de la concentration de poissons et de l'histogramme pour vous aider à décider quand larguer votre senne.
  • d'un filtre automatique pour des images claires.
  • d'une fonction de stabilisation.
  • d'une fonction enregistrement et relecture des images sonar.
  • d'un clavier « intelligent » grâce à ses fonctions programmables.
  • d'une unité de contrôle secondaire et télécommande(filaire) disponible en option.
  • d'une montée/descente rapide et indicateur de position intuitif.
  • d'une configuration à double affichage permet à l'utilisateur d'afficher les informations sur deux écrans simultanément.


Caractéristiques

General

Scanning: Full digital beam forming
Frequency: 80 kHz
Basic Range: 60, 100, 150, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m
Audio Search : 30 °; 60 °, 90 °; 180 °, 330 ° (selectable)

Display Unit

Pixel number : SXGA (1280×1024), UXGA (1600×1200), WUXGA(1920×1200)
Colors: 32 colors (sonar picture), 6 colors (marks)
Orientation : Head-up, North-up*, Course-up* and True-motion* (*: sensor required)
Display mode: Horizontal, S-scan, Horizontal combination, S-scan, combination, Vertical 1 combination, Vertical 2 combination, Echo sounder combination, Vertical 1 + echo sounder
Additional functions: Custom mode, Interference rejecter, Echo Average, Noise limiter, Signal level, Auto-tilt, Automatic target tracking (target lock), Fish alarm, Over-voltage warning, Unretracted transducer warning

Transceiver Unit

Beam width (horizontal) : TX: 360 ° x 10.7 ° RX: 12.6 ° x 10.1 (-6 dB full width)
Beam width (vertical) : TX: 12.7 ° x 118.2 ° RX: 12.6 ° x 12.1 (-6 dB full width)
Tilt :-5 ° to 90 ° (downward)

Hull Unit

Raising/Lowering time :
  • 800 mm FSV-8472-MK2: 8 seconds
  • 1100 mm FSV-8472-MK2: 11 seconds
Allowable Ship's Speed :
  • 800 mm FSV-8472-MK2: 18 kn
  • 1100 mm FSV-8472-MK2: 15 kn
Interface

Ports :
  • Serial (x5)
  • LAN (x2)
  • USB (x4)

Power Supply

Processor unit: 12-24 VDC: 4-2 A
Transceiver Unit: 100/110/115/220/230 VAC: 15 A, 1 phase, 50/60Hz
Hull unit: 200-220 VAC: 4 A, 3 phase, 50/60Hz

Environment

Temperature:
  • Processor Unit -15°C +55°C
  • Transducer -5°C +35°C
  • Control Unit, Other -15°C +55°C
Relative humidity:
93% max (+40°C)

Waterproofing:
  • Control unit: IP22 (panel), IP20 (chassis)
  • Processor unit: IP20
  • Interface unit: IP20
  • Transceiver unit, others: IPX0
  • Transducer: IPX8

Others

Weight
Control unit: 3.8 kg
Processor unit: 15 kg
Transceiver unit: 95 kg
Hull unit: 370 kg (800 mm), 930 kg (1100 mm) *with tank


Contenu

1x Unité d'émission-réception
1x Unité de contrôle
1x Processeur
1x Ensemble de câbles


Pièces et accessoires

00853563000 FP03-09870 KIT ENCASTREMENT RCU-014/015/016 NC
00001921200 FSV-853 SUB CONTROL UNIT NC
00159466000 HDMI-TO-DVI-A-L10.3M CABLE ASSEMBLY 06S100540 NC
00140717000 HDMI-TO-DVI-L=10.3M CABLE ASSEMBLY 02S10090 NC
00159467000 HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE 06S100540 NC
00003782000 Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM NC
00120854000 SEM-21Q HAUT-PARLEUR - 90,00 € TTC
00119633010 10S2380 *10M* 5-PAIR CABLE 10S2380-1 NC
00119634010 10S2380 *20M* 5-PAIR CABLE 10S2380-1 NC
00119635010 FSV25_FSV25MK2_FSV25S_FSV75_FSV8580_FSV85MK2 NC
00119636010 10S2380 *40M* 5-PAIR CABLE 10S2380-1 NC
00119637010 10S2380 *50M* CABLE 5 PAIRES NC
00119638010 10S2380 *60M* 5-PAIR CABLE 10S2380-1 NC
00119639010 CABLE 5-PAIR 100M ( FSV35/FSV85) NC
00003624400 CP10-10100 *10M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624500 CP10-10110 *15M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624600 CP10-10120 *30M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624700 CP10-10130 *40M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624800 CP10-10140 *50M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003672200 CP10-10150 INSTALLATION MATERIALS NC
00003830900 FSV-8482-MK2-T Hull Unit, 1100mm stroke, with tank&10m transducer cable 10S2320, less dome NC
00004275300 FSV-851C-MK2-80 TRANSCEIVER UNIT NC
00003828700 FSV-8501-MK2-E-10 CONTROL UNIT NC
00004276100 FSV-8503-MK2-E PROCESSOR UNIT NC
00016086210 10S2078-0 *8M* CABLE EQUIPE 8M NC
