Sondeur Black Box multi faisceaux FCV38

Sondeurs pour la pêche Ref : IMD0348300A

Sondeur à faisceau divisé basse fréquence 38 kHz et 4 kW haute puissance avec indicateur de taille de poisson

PRIX : NC

Trouver un revendeur

Descriptif

Le sondeur de pêche FCV-38 est conçu comme un sondeur Black Box (boîte noire) haut de gamme doté d'une fonction graphique de taille de poisson avec une technologie à faisceau divisé. Un faisceau fin, basse fréquence de 38 kHz et de haute puissance de 4 kW permet d'obtenir l'image d'écho claire d'un banc de poissons et de fonds marins même en grande profondeur. De plus, le FCV-38 a une estimation plus précise de la taille d'un poisson que le modèle précédent grâce à un algorithme de calcul amélioré sur un affichage graphique de taille nouvellement conçu.

TECHNOLOGIE MULTI-DIRECTION ET À FAISCEAU DIVISE

L'échos des images de cinq directions différentes sont reçues simultanément avec le système multifaisceaux. Le FCV-38 peut détecter des bancs de poissons dans cinq directions à la fois et fournit des informations sur l'emplacement des poissons ciblés par rapport au navire. L'opérateur peut régler les cinq faisceaux dans n'importe quelle direction dans une plage de 20° dans les paramètres du menu.

L'utilisateur peut activer ou désactiver la transmission simultanée en utilisant trois types de mode de faisceau partagé :

Transmission alternative
Transmission semi-simultanée*
Transmission simultanée

*La transmission semi-simultanée est une nouvelle fonction qui limite les interférences faisceau-faisceau et rend le fond marin plus facile à identifier qu'avec la transmission simultanée de faisceaux.

ESTIMATION PRÉCISE DE LA TAILLE DU POISSON

La précision de la fonction d'estimation de la taille des poissons est améliorée par rapport au modèle précédent FCV30, grâce à un nouvel algorithme de calcul d'une taille de poisson individuelle et un graphique de taille de poisson nouvellement conçu facile à comprendre.

Le sondeur pour la pêche FCV-38 mesure la taille des poissons dans la zone sélectionnée et affiche les informations dans un graphique qui peut être compris en un coup d'œil. La technologie à faisceau divisé a amélioré la précision et la fiabilité des mesures et des graphiques de taille des poissons (max. 3).

La fonction de mesure de la taille des poissons comprend des outils particulièrement utiles pour aider l'utilisateur à suivre les cibles. Par exemple, l'outil Profondeur auto ajuste automatiquement la profondeur de la zone de mesure jusqu'à ce que davantage de poissons soient détectés, si le poisson cible est tombé en dessous de la limite définie ou a quitté la zone de mesure. L'outil Zone auto peut être utilisé pour déplacer et ajuster automatiquement la zone de mesure aux zones avec un grand nombre de poissons uniques.

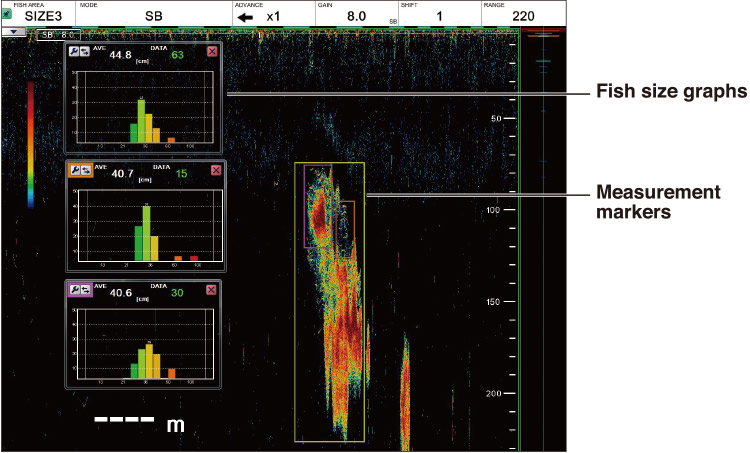

MESURE DE LA TAILLE DU POISSON

Il est possible d'afficher jusqu'à trois graphiques de taille de poissons simultanément, de la zone sélectionnée. Chaque graphique peut analyser et distinguer indépendamment la taille du poisson de l'échogramme sélectionné, selon quatre méthodes de mesure différentes :

Zone entière
Echelle spécifique
Zone du fond
Zone spécifique

GRAPHIQUE DE TAILLE DE POISSONS ET GRAPHIQUE DE CIBLES

Le FCV-38 offre la possibilité d'afficher des graphiques de taille de poissons, de cibles suivies, de dureté et de rugosité du fond marin pour optimiser et améliorer l'efficacité des opérations de pêche.

TECHNOLOGIE DE STABILISATION AVEC CAPTEUR DE MOUVEMENT INTÉGRÉ

Le capteur de mouvement intégré fournit une présentation de la cible stabilisée dans des conditions de mer agitée. L'écho stabilisé par compensation du roulis / tangage grâce au capteur de mouvement intégré assure une image d'écho fiable et une estimation de la taille du poisson, qui est sans stabilisation négativement affectée par l'action de roulis et de tangage. Grâce à la technologie de stabilisation exclusive Furuno, le FCV-38 peut stabiliser les faisceaux TX et RX indépendamment, de sorte que l'image reste précise. De plus, il est possible de connecter un compas satellitaire pour obtenir la compensation de houle et améliorer les performances.

DÉTECTION À GRANDE PROFONDEUR

Grâce à la puissance d'émission élevée de 4 kW et à la basse fréquence 38 kHz, le sondeur de pêche FCV-38 peut détecter à très grande profondeur le fond marin et les bancs de poissons.

SORTIE DE DONNÉES SCIENTIFIQUES ET CAPACITÉ DE CALIBRAGE

Les données d'écho peuvent être enregistrées au format netCDF4. Le FCV-38 est capable de produire les données scientifiques à plusieurs fins, par exemple pour contribuer à l'évaluation des stocks de poissons. Grâce à une fonction d'étalonnage plus précise et à une interface utilisateur améliorée, le sondeur FCV-38 peut en outre mettre à la disposition des utilisateurs l'état de l'acquisition des données. La zone de détection, sa progression et son achèvement peuvent être visualisés en un coup d'œil sur l'écran d'étalonnage

BARRE D'ACCES INSTANTANNE ET UNITÉ DE CONTRÔLE DE TRACKBALL CONVIVIALES

L'unité de commande Trackball confortable RCU-026 pour simplifier l'opération en un clic sur une icône de la barre InstantAccess™. L'en-tête de l'écran contient les menus Plage, Décalage, Sensibilité, Vitesse de défilement et Mode d'affichage auxquels on peut accéder immédiatement en cas de besoin.

MODES DE ZOOM ET FONCTION DE DÉFILEMENT

Les affichages de zoom agrandissent la zone spécifiée de l'affichage à faisceau divisé. Ce mode vous permet d'en savoir plus sur le fond marin et la densité des bancs de poissons. Les quatre modes sont le verrouillage de fond, le zoom de fond, le zoom du marqueur et la discrimination du fond. La plage de zoom est disponible de 2 m à 200 m de profondeur. Vous pouvez également modifier librement la taille de la fenêtre en faisant glisser et en déposant le cadre de la fenêtre.

De plus, 99 captures d'écran au maximum peuvent être enregistrées sur l'unité de traitement. Vous pouvez également rejouer l'affichage de l'écho à tout moment si vous souhaitez le revoir. Cette fonction est utile pour comparer la taille des bancs de poissons avec plus de précision.

Caractéristiques

Transmission haute puissance 4 kW
Faisceau fin basse fréquence 38 kHz
Estimation améliorée de la taille des poissons
Interface conviviale basée sur des icônes avec barre d'accès instantané
Jusqu'à 3 graphiques de taille de poissons peuvent être affichés simultanément
Transmission simultanée de faisceaux
Échos stables des poissons et des fonds marins dans des conditions difficiles grâce au capteur de mouvement installé en standard
Capacité de produire des données scientifiques et d'étalonner
Le mode de défilement en arrière permet à l'utilisateur de revoir les données passées
Les informations du capteur filet peuvent être affichées avec les modèles compatibles : TE-155 (Marport), TS-337A (Imaginex) et TI System (Simrad)

Contenu

1 x Processeur CV-380-E
1 x Unité de commande Trackball RCU-026
1 x Transceiver CV-382
1 x Câble réseau 10 m

Caractéristiques techniques

Fonction : Simultaneous transmission + Fish size indicator
Fréquence : 38 kHz
Puissance : 4k W
Taille écran : Black box

Pièces et accessoires

00118632010	6TPSH-XH12X2-L10SP2 CABLE ASSEMBLY 24S103894	NC
00118631010	6TPSH-XH12X2-L5.0SP2 CABLE ASSEMBLY 24S103894	NC
00854246000	CP03-28901 CONNECTEUR	59,54 € TTC
00003624400	CP10-10100 10M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003624600	CP10-10120 30M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003624700	CP10-10130 40M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003624800	CP10-10140 50M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003672200	CP10-10150 INSTALLATION MATERIALS	NC
00120806000	CP24-02910(20M) INSTALLATION MATERIALS	NC
00120807000	CP24-02920(30M) INSTALLATION MATERIALS	NC
00124051000	FR-FTPC-CY 10M CABLE RESEAU LAN 4 PAIRES FEA2107<=>FAR2XX7	NC
00124052000	CABLE RESEAU 20M (FSV35/FSV85/VR7000)	NC
00124053000	CABLE RESEAU 30M (FSV35/FSV85/VR7000)	NC
00124054000	CABLE RESEAU 50M (FSV35/FSV85/VR7000)	NC
00124055000	FR-FTPC-CY 100M CABLE RESEAU LAN 4 PAIRES FSV25/FSV35/FSV85/VR7000	NC
00147144000	HDMI-TO-DVI-A-L10.3M CABLE POUR ECRAN DEPORTE - Remplacé par 00159466000	NC
00140718000	HDMI-TO-DVI-L=5.3M CABLE EQUIPE HDMI - DVI 5.3M - Remplacé par 00147145000	NC
00001176200	HUB101 Hub Ethernet 8 ports 12-24Vcc Navnet (Fonction Power Synchronisation)	1 049,00 € TTC
00117182000	OP24-27 FLUSH MOUNT RCU-026	NC
00003782000	Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM	840,00 € TTC
00110754010	RNS-08-132 CABLE ASSEMBLY 03S0020	NC
00003043900	RU-1746B2 ALIMENTATION AC/DC 220VAC --> 24VCC 13 AMP	NC
00157815000	WO2512 50M CABLE ASSEMBLY 86S000050	NC
00159467000	HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE 06S100540	NC
00159466000	HDMI-TO-DVI-A-L10.3M CABLE ASSEMBLY 06S100540	NC
00159051000	02CA1014050M CABLE ASSEMBLY 02S101400	9 123,14 € TTC
00159050000	02CA1014020M CABLE ASSEMBLY 02S101400	4 019,41 € TTC
00159049000	02CA1014010M CABLE ASSEMBLY 02S101400	2 448,35 € TTC
00157819000	TM000-FDX06_TXRX DVI/USB_REPEATER 86S000050	NC
00157818000	TM000-FDX06_TXRX100M DVI/USB_REPEATER 86S000050	NC
00157817000	TM000-FDX06_TXRX_50M DVI/USB_REPEATER 86S000050	NC
00157816000	WO2513 100M CABLE ASSEMBLY 86S000050	NC
00157814000	WO2511 30M CABLE ASSEMBLY 86S000050	NC
00157813000	TM000-FDX06_TX DVI/USB_REPEATER 86S000050	NC
00157812000	TM000-FDX06_RX DVI/USB_REPEATER 86S000050	NC
00157811000	TM000-FDX06_TXRX_30M DVI/USB_REPEATER 86S000050	NC
00109672000	T-625-A NOISE PRO- TRANSDUCER FIXING PLATE KIT TECTION	24 687,97 € TTC
00001254200	CV-304- JUNCTION BOX	1 817,81 € TTC
00140717000	HDMI-TO-DVI-L=10.3M CABLE ASSEMBLY 02S10090	NC

00003624500	CP10-10110 15M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003764500	CV-303 SONDE 15M POUR FCV38 38kHz 15m cï¿½ble (dia. 22m	NC
00001253900	TFB-1600 TRAVERSEE COQUE POUR FCV-30_38	NC

00120805000	CP24-02900(10M) INSTALLATION MATERIALS	NC
00002761900	RCU-026 CLAVIER TRACKBALL FAR3000/FMD32XX/FSS3BB	NC
00003734400	CV-382 TRANSCEIVER UNIT TRANSCEIVER UNIT	NC
00003734200	CV-380-E PROCESSOR UNIT PROCESSOR UNIT	NC

00156472000	10P7099(LF) PIF PRINTED CIRCUIT BOARD FSV-7503	775,14 € TTC
00156478000	PCOM-C605-FJ KIT CPU BOARD 86S00001	4 591,34 € TTC
00156537000	10P7093(LF) HMS PRINTED CIRCUIT BOARD FSV-7530	18 655,88 € TTC
00156471000	10P7104(LF) PSPK PRINTED CIRCUIT BOARD FSV-7503	291,06 € TTC
00144665000	02P6332(LF) FLT PRINTED CIRCUIT BOARD CV-302	497,71 € TTC
00141717000	24P0123(LF) PWRSW PRINTED CIRCUIT BOARD CHINA RCU-026	171,46 € TTC
00141716000	24P0122(LF) TBKEY PRINTED CIRCUIT BOARD	1 250,23 € TTC
00141693000	24P0125 KEY-USB1 KEY-USB1 PCB W/SHIELD FORM CHINA RCU24/5/6	462,79 € TTC
00141676000	02P6338(LF) JCT PRINTED CIRCUIT BOARD CV-304	311,43 € TTC
00158445000	02P6411(LF) TRCPU PRINTED CIRCUIT BOARD	2 976,22 € TTC
00158447000	02P6412(LF) TRX PRINTED CIRCUIT BOARD	7 527,60 € TTC
00158448000	02P6413(LF) RCT PRINTED CIRCUIT BOARD	975,18 € TTC
00108573000	26P0015(LF) PWR PRINTED CIRCUIT BOARD MU150HD/190RH/V	975,18 € TTC
00108574000	26P0018(LF) CON PRINTED CIRCUIT BOARD	261,95 € TTC
00158452000	CV-382 PWR POWER SUPPLY BLOCK	4 491,32 € TTC
00159277000	PCOM-C605-FJ KIT CPU BOARD W/O SATA CABLE	4 441,31 € TTC
00116956000	MU3955N1 BALL TAS4728N1 SP	229,94 € TTC
00116957000	MU3955N2 RING UNIT TAS4728N1 SP	224,12 € TTC
00116958000	MU3955N3 BALL&RING UNIT TAS4728N1 SP	448,23 € TTC
00123220000	05-085-1011/2/3/4 CACHE BOUTON DSC-60	127,01 € TTC

Téléchargements

FCV-38 ANGLAIS (15.9 Mo)

FCV-38 ANGLAIS (6.5 Mo)

FCV-38 ANGLAIS (92.6 Ko)

FCV38 (145.9 Mo)

FCV-38 ANGLAIS (258.9 Ko)
