FSV75

Sonar da pesca Articolo : IMD02333001

Il più avanzato sonar a semicerchio (Half-Circle) da 180 kHz per il rilevamento e dettaglio dell'immagine in 3D senza precedenti.

PREZZO : Contattare Furuno Italia

Descrizione

3 TECNICHE PER NON PERDERE NULLA

  • Un esclusivo fascio a forma di ventaglio per un'ampia area di scansione e un'elevata frequenza operativa (180kHZ)
    area di scansione più ampia, dalla superficie al fondale marino, insieme ad una impressionante risoluzione che garantisce un'eccezionale separazione del bersaglio, l'identificazione dei pesci vicino al fondo ed una migliore precisione di tracciamento
  • Campo di rilevamento migliorato e più ampio

  • Elevata velocità di scansione, inclinazione e trasmissione
    da babordo a tribordo in soli 8 secondi - ideale per seguire pesci veloci come tonni

MASSIMA EFFICIENZA CON LE FUNZIONI IN 3D

FSV-75 supporta la configurazione a doppio monitor per raggiungere le massime prestazioni.
È possibile dedicare una visualizzazione alle funzioni 3D e l'altra alla rappresentazione convenzionale.

Principalmente, ci sono cinque tipi di modalità 3D, descritti di seguito

3D SWEEP CROSS-SECTION

Scansione della sezione trasversale con inclinazione fissa a 90° e sweep automatico - utile per la ricerca e l'identificazione della posizione dei banchi di pesci.

3D TILT CROSS-SECTION

Direzione di sweep fissa ed angolo di inclinazione automatico - utile per visualizzare la forma della rete e la posizione dei banchi di pesci al suo interno (particolarmente utile per la tecnica con reti a circuizione)

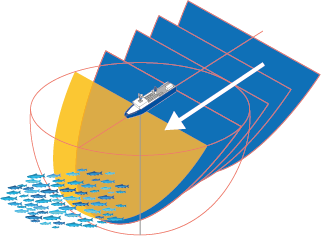

3D FORWARD DETECTION - HISTORY

Scansione frontale, davanti alla barca, con direzione di sweep ed angolo di inclinazione fissi, con rappresentazione della storia delle scansioni precedenti dietro la barca; utile sia per analizzare il profilo del fondale che per ricercare banchi di pesci

3D DENSITY CALCULATIONS

Crea un'area virtuale, una sorta di cesto, e fornisce una stima del volume di pesce al suo interno (peso totale del pesce e distribuzione); aiuta a capire il momento giusto per le operazioni di pesca massimizzando tempo ed efficienza

3D CROSS-SECTION SLICE

Consente di visualizzare l'eco della sezione trasversale su un piano verticale o orizzontale

SISTEMA STABILE E SICURO

  • Guida per tank: robusto meccanismo antivibrante garantisce le massime prestazioni e stabilità

  • Sensore di movimento integrato

  • Movimento veloce dell'unità a scafo (solo 11 secondi per ritirare il trasduttore) combinato con l'indicatore di posizione del trasduttore per la massima sicurezza
  • Possibilità di fermare la risalita dell'unità scafo in qualsiasi posizione desiderata
  • Memoria SSD interna per garantire maggiore stabilità e durata

PERSONALIZZAZIONE E FUNZIONALITA'

  • 10 pulsanti dedicati alle funzioni operatore, programmabili in base alle esigenze
  • Pulsanti dedicati per ripristinare a 0° Tilt e Sweep
  • Guadagno regolabile a passo di 0,1, per un totale di 100 livelli
  • Durata impulso e potenza TX regolabili dall'utente

FUNZIONI AGGIUNTIVE

  • Funzioni specifiche per il rilevamento del fondale marino che includono:
    -colore del fondale ON / OFF: per rendere il fondale di colore grigio
    -soglia di rilevamento: quando il livello di colore rilevato è superiore alla soglia impostata, viene riconosciuto come fondale marino
  • Target-lock
    Funzione di tracciamento automatico del banco di pesci per non perderlo mai di vista ed ottenere i migliori risultati
  • Save-Replay e condivisione
    È possibile salvare immagini ed informazioni per poterle rivedere in un secondo momento per analizzarle con maggiore cura.
    È anche possibile salvare le impostazioni su una chiavetta USB per poterle condividere e caricare sulle altre navi della flotta


Vantaggi del prodotto

Il principale punto di forza di FSV-75 è l'elevata precisione di rilevamento dei pesci in prossimità del fondo marino.
In particolare, oltre alle specie ittiche convenzionali, ha un'impressionante precisione di rilevamento dei pesci senza vescica natatoria.
Il valore aggiunto di FSV-75 è l'accuratezza di rilevamento di piccoli banchi di pesci vicino al fondo del mare, che sono difficili da vedere con il convenzionale sonar a scansione completa; infatti a corto raggio i sonar a semicerchio (Half-Circle) possono scorrere più velocemente dei sonar a cerchio completo (Full-Circle)


Caratteristiche

  • Tipologia di scanning : Full digital beam forming
  • Frequenza : 180 kHz
  • Range : 50 - 2000m
  • Ricerca Audio : 1 kHz , 10 W (altoparlante opzionale)
  • Risoluzione : SXGA 1280×1024
  • Colori : 32 colori (immagine sonar), 6 colori (mark)
  • Modalità di visualizzazione : inclinazione, scansione combinata verticale, combinazione ecoscandaglio, combinazione ecoscandaglio e verticale
  • Modalità 3D : 3D singolo, 3D combinato , 3D combinato ecoscandaglio
  • Interfaccia I/O :
    • Uscita Video : 2 ch, HDMI, SXGA
    • NMEA0183 x 5 ch (V1.5/2.0/3.0/4.0/4.1)
    • External KP x 1 ch, current loop or contatto chiuso
    • Voce x 1 ch, 10 W, 4 ohms, monofono
    • Gyrocompass: 1 ch, AD-10
    • Ingresso Ecoscandaglio : 1 ch, VI-1100A analogico
    • Chiusura Contatto x 1 ch, per switch esterno
    • USB:  USB2.0 x 2 ch, USB3.0 x 2 ch
    • LAN: x 2 ch, Ethernet, 1000Base-T


Contenuto

1 x Unità Processore
1 x Unità di Controllo
1 x Transceiver
1 x Unità Scafo
1 x Matching box


Videos

Furuno Half-circle Sonar FSV-75_3D mode
Scansione della sezione trasversale - banco di sardine
Scansione della sezione trasversale - rotazione automatica
Cronologia rilevamento dell'area anteriore
Presentazione della modalità 3D | Confronto 2D&3D | SONAR | FSV 75 3D
Inclinazione sezione trasversale | Immagine 3D | FSV-75 | SONAR
Inclinazione sezione trasversale | Immagine 2D | FSV-75 | SONAR

Parti e accessori

00002302500 VI-1100A-E INTERFACCIA ECO INTERFACCIAMENTO ECOSCANDAGLIO INTERFACE UNIT EXTERNAL E/S Contattare Furuno Italia
00003043900 RU-1746B2 RU-1746B2 (CHINA) - Contattare Furuno Italia
00003625800 FSV-7504-E-5 REMOTE CONTROLLER Contattare Furuno Italia
00003625900 FSV-7504-E-10 REMOTE CONTROLLER Contattare Furuno Italia
00003626600 FSV-7501-E-5 CONTROL UNIT Contattare Furuno Italia
00003629800 FSV-7540-B1 HULL UNIT LESS X-DCR Contattare Furuno Italia
00003629900 FSV-7541-B1 HULL UNIT LESS X-DCR Contattare Furuno Italia
00003630000 FSV-7590/7570-180-B1 TRANSDUCER Contattare Furuno Italia
00003782000 PR-241 ALIMENTATORE 220VAC-24V CON INGRESSO 24V BACK-UP AC/DC POWER SUPPLY UNIT - Sostituito da 000037820NM Contattare Furuno Italia
00116597010 EXTERNAL LOUDSPEAKER SEM-21Q - - Sostituito da 00120854000 149,23 € IVA inclusa (20%)
00120854000 SEM-21Q ALTOPARLANTE ESTERNO CONNETTORE JACK - 90,00 € IVA inclusa (20%)
00154228000 OP10-50 ATTACHMENT FLANGE 150 Contattare Furuno Italia
00154229000 OP10-51 ATTACHMENT FLANGE 250 Contattare Furuno Italia
00154230000 OP10-52 ATTACHMENT FLANGE 350 Contattare Furuno Italia
00154231000 OP10-53 ATTACHMENT FLANGE 450 Contattare Furuno Italia
00154459000 OP10-54 MAIN SHAFT REPLACEMENT KIT Contattare Furuno Italia
00155154000 OP10-56 ATTACHMENT KIT FSV-75 Contattare Furuno Italia
00155229000 10CA10110*5M* CABLE ASSEMBLY Contattare Furuno Italia
00155231000 10CA10147*2M* CABLE ASSEMBLY Contattare Furuno Italia
00155232000 10CA10147*5M* CABLE ASSEMBLY Contattare Furuno Italia
EXU00001041 3D MODE UNLOCK CODE FSV-75 Contattare Furuno Italia
SN300000086 FSV75-DRIVE-CHECKER FSV75-DRIVE-CHECKER Contattare Furuno Italia
SN300000087 FSV75-TD-CHECKER FSV75-TD-CHECKER Contattare Furuno Italia
SN356100463 FSV75-TD-CHECKER FSV75-TD-CHECKER Contattare Furuno Italia
SN356100464 FSV75-DRIVE-CHECKER FSV75-DRIVE-CHECKER Contattare Furuno Italia
00003624500 CP10-10110 CAVO LAN 15M FSV-75 TRA PROCESSORE-TRANSCEIVER Contattare Furuno Italia
00003624400 CP10-10100 *10M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER Contattare Furuno Italia
00003624600 CP10-10120 CAVO LAN 30M FSV-75 TRA PROCESSORE-TRANSCEIVER Contattare Furuno Italia
00003624700 CP10-10130 *40M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER Contattare Furuno Italia
00003624800 CP10-10140 *50M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER Contattare Furuno Italia
00003628200 FSV-753-180-T HULL UNIT FSV-75 STROKE 800mm CON TANK IN ACCIAIO Contattare Furuno Italia
00003628400 FSV-754-180-T HULL UNIT FSV-75 STROKE 1100mm CON TANK IN ACCIAIO Contattare Furuno Italia
00003672200 CP10-10150 INSTALLATION MATERIALS Contattare Furuno Italia
00119633010 10S2380 *10M* 5-PAIR CABLE 10S2380-1 Contattare Furuno Italia
00119634010 CAVO 20M PROCES/TRANSCE FSV75 10S2380 PROCESSORE/TRANSCEIVER PER FSV-75 Contattare Furuno Italia
00119635010 CAVO 30M PROCES/TRANSCE FSV75 10S2380 PROCESSORE/TRANSCEIVER PER FSV-75 Contattare Furuno Italia
00119636010 10S2380 *40M* 5-PAIR CABLE 10S2380-1 Contattare Furuno Italia
00119637010 5-PAIR CABLE 10S2380 *50M* 10S2380-1 Contattare Furuno Italia
00119638010 10S2380 *60M* 5-PAIR CABLE 10S2380-1 Contattare Furuno Italia
00119639010 5-PAIR CABLE 10S2380 *100M* 10S2380-1 Contattare Furuno Italia
00155230000 10CA10110*10M* CABLE ASSEMBLY Contattare Furuno Italia
00155233000 10CA10147*10M* CABLE ASSEMBLY Contattare Furuno Italia
00003624200 FSV-7550-180 MATCHING BOX Contattare Furuno Italia
00003626700 FSV-7501-E-10 CONTROL UNIT Contattare Furuno Italia
00003627200 FSV-7503 PROCESSOR UNIT Contattare Furuno Italia
00003627700 FSV-751-E TRANSCEIVER UNIT Contattare Furuno Italia
00100094000 FSV-84/L GASKET - 600,11 € IVA inclusa (20%)
00108573000 26P0015(LF) PWR PRINTED CIRCUIT BOARD MU150HD/190RH/V 975,18 € IVA inclusa (20%)
00108574000 26P0018(LF) CON PRINTED CIRCUIT BOARD 261,96 € IVA inclusa (20%)
00116956000 MU3955N1 BALL TAS4728N1 SP 229,93 € IVA inclusa (20%)
00116957000 MU3955N2 RING UNIT TAS4728N1 SP 224,11 € IVA inclusa (20%)
00116958000 MU3955N3 BALL&RING UNIT TAS4728N1 SP 448,24 € IVA inclusa (20%)
00123220000 05-085-1011/2/3/4 SWITCH COVER ASSEMBLY - 127,01 € IVA inclusa (20%)
00141701000 03-177-2034/#6601-P KNOB (W/D SPRING) CHINA 60,32 € IVA inclusa (20%)
00154571000 FSV-8470 UP LSW UP LIMIT SWITCH ASSY FSV-8470 800ST 858,49 € IVA inclusa (20%)
00154572000 FSV-8480 UP LSW UP LIMIT SWITCH ASSY FSV-8480 1100ST 858,49 € IVA inclusa (20%)
00154573000 FSV-8470 MID LSW MID LIMIT SWITCH ASSY FSV-8470 800ST 858,49 € IVA inclusa (20%)
00154574000 FSV-8480 MID LSW MID LIMIT SWITCH ASSY FSV-8480 1100ST 858,49 € IVA inclusa (20%)
00154575000 FSV-8470/80 DOWN LSW DOWN LIMIT SWITCH ASSY FSV-8470/8480 858,49 € IVA inclusa (20%)
00154578000 FSV-8470 PUSH SW PUSH BUTTON SWITCH ASSY FSV-8470 800ST 844,61 € IVA inclusa (20%)
00154589000 FSV-8470/8480 MOTOR RAISE/LOWER MOTOR ASSEMBLY FSV-8470/8480 8 694,49 € IVA inclusa (20%)
00154598000 FSV-8470/80 BRAKE UNIT 3 878,64 € IVA inclusa (20%)
00156448000 FSV-7570-180 TRANSDUCER ASSEMBLY 27 455,16 € IVA inclusa (20%)
00156451000 CP10-10402 INSTALLATION MATERIALS FSV-7570/7590 647,34 € IVA inclusa (20%)
00156452000 CP10-10403 INSTALLATION MATERIALS FSV-7580 2 443,32 € IVA inclusa (20%)
00156453000 CP10-10404 INSTALLATION MATERIALS FSV-7570/7590 919,62 € IVA inclusa (20%)
00156463000 80-0695 LEVER ASSEMBLY FSV7501/8501MK2 279,42 € IVA inclusa (20%)
00156464000 10P7096(LF) SOKEY PRINTED CIRCUIT BOARD FSV-7501 1 077,98 € IVA inclusa (20%)
00156471000 10P7104(LF) PSPK PRINTED CIRCUIT BOARD FSV-7503 291,06 € IVA inclusa (20%)
00156472000 10P7099(LF) PIF PRINTED CIRCUIT BOARD FSV-7503 775,14 € IVA inclusa (20%)
00156473000 -1050947 SSD FSV-7503 1 019,64 € IVA inclusa (20%)
00156474000 -1050956 CFAST CARD WITH SOFTWARE FSV-7503 911,28 € IVA inclusa (20%)
00156478000 PCOM-C605-FJ KIT CPU BOARD 86S00001 4 591,34 € IVA inclusa (20%)
00156485000 CABLE-SATA(B786U340) CABLE ASSEMBLY 203,21 € IVA inclusa (20%)
00156487000 10P7084(LF) TRFIL PRINTED CIRCUIT BOARD FSV-751 625,12 € IVA inclusa (20%)
00156488000 10P7079(LF) TRCPU PRINTED CIRCUIT BOARD FSV-751 2 435,77 € IVA inclusa (20%)
00156491000 10P7080(LF) TRX PRINTED CIRCUIT BOARD FSV-751 3 715,25 € IVA inclusa (20%)
00156503000 10P7085(LF) TRPWR PRINTED CIRCUIT BOARD FSV-751 2 302,02 € IVA inclusa (20%)
00156504000 10P7086(LF) TRBVLT PRINTED CIRCUIT BOARD FSV-751 2 161,79 € IVA inclusa (20%)
00156522000 10P7081(LF) TRMOB PRINTED CIRCUIT BOARD FSV-751 2 430,74 € IVA inclusa (20%)
00156523000 10P7083(LF) TRBVC PRINTED CIRCUIT BOARD FSV-751 2 087,70 € IVA inclusa (20%)
00156526000 10P7087(LF) HCTL PRINTED CIRCUIT BOARD FSV-7530 4 358,76 € IVA inclusa (20%)
00156527000 10P7088(LF) HMOT PRINTED CIRCUIT BOARD FSV-7530 1 868,08 € IVA inclusa (20%)
00156528000 10P7089(LF) HPWR PRINTED CIRCUIT BOARD FSV-7530 1 693,44 € IVA inclusa (20%)
00156531000 10P7090(LF) HFLT PRINTED CIRCUIT BOARD FSV-7530 1 197,44 € IVA inclusa (20%)
00156532000 10P7092(LF) HDRV PRINTED CIRCUIT BOARD FSV-7530 1 770,18 € IVA inclusa (20%)
00156537000 10P7093(LF) HMS PRINTED CIRCUIT BOARD FSV-7530 18 655,88 € IVA inclusa (20%)
00156539000 10P7095(LF) MT PRINTED CIRCUIT BOARD FSV-7550 1 809,86 € IVA inclusa (20%)
00156540000 FSV-7580 DOME ASSEMBLY 7 277,56 € IVA inclusa (20%)
00156543000 FSV-7590/7570-180 COMPLETE SOUNDOME ASSEMBLY 49 056,84 € IVA inclusa (20%)
00156556000 FSV-75-800ST MAIN SHAFT 8S75 6 686,98 € IVA inclusa (20%)
00156558000 FSV-75-1100ST MAIN SHAFT 11S75 7 746,70 € IVA inclusa (20%)
00156580000 10-086-5791/090-5525 INSTALLATION MATERIALS FSV-75 308,52 € IVA inclusa (20%)
00156589000 FSV-7590 TRAIN MOTOR TRAIN MOTOR ASSY 852,94 € IVA inclusa (20%)
00156607000 FSV-7590 RESOLVER TRAIN RESOLVER ASSY 3 954,05 € IVA inclusa (20%)
00156609000 FSV-7590 MOTOR STEPPING MOTOR ASSY 2 069,17 € IVA inclusa (20%)
00157581000 10-086-5712 2PCS/SET UPPER SEAL SUPPORT SET 950,18 € IVA inclusa (20%)
00157747000 10-090-5566/67/68/71 SPRING SHAFT ASSEMBLY FSV-753/754 2 380,48 € IVA inclusa (20%)
00158144000 FSV-7540/7541 DRIVE SHAFT KIT 952,96 € IVA inclusa (20%)
00159277000 PCOM-C605-FJ KIT CPU BOARD W/O SATA CABLE 4 441,31 € IVA inclusa (20%)
00159320000 CPU W/CFAST 75-STD CPU BOARD W/CFAST W/O SATA CABLE 5 220,02 € IVA inclusa (20%)
00160383000 FSV-75-600ST MAIN SHAFT 6S75 6 579,80 € IVA inclusa (20%)
00160386000 FSV-7539 DRIVE SHAFT 6S KIT 3 652,40 € IVA inclusa (20%)
00160547000 03-177-2034 KNOB ASSEMBLY 60,32 € IVA inclusa (20%)
00702340000 CP10-07004 INSTALLATION MATERIALS - 346,36 € IVA inclusa (20%)
